氧化金屬膜電阻器 (RSS, RSP, RHS, RUS 系列)



RSS/RSP=Miniaturized 小型品 ; RSU=Standard 標準品

FEATURES :

Flameproof and insulating coating designed to assuresafe usage by special non-flammable silicon-base.
Resistor elements have stable characteristics due tothermally and chemically stable materials used.
High thermal stability and low surface temperature rise
Low cost with excellent performance
Small size film resistors are suitable for high density circuit applications.

特 性 :

使用不燃性塗料，具不燃與絕緣之安全特性
使用耐熱與化學性穩定之電阻元件，具穩定之特性
耐熱性佳，表面溫昇低
低單價高性能
小型化能高密度插裝

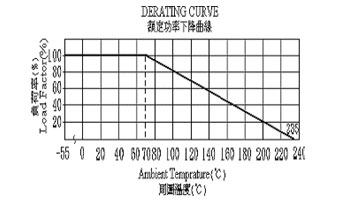

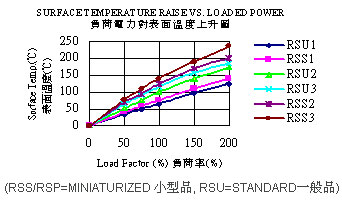

CHARACTERISTICS　性 能：
ITEM 項 目 SPEC. 規 格 REMARKS 備 註

Load life under high temperature

高溫負荷壽命

 ±5% JIS-C-5202 7.10

Rated voltage at 70℃ for 1,000 hours

額定電壓70℃ 1,000小時

Load life under high humidity

耐濕負荷壽命

 ±5% JIS-C-5202 7.9

Rated voltage at 40℃, 95% RH for 1,000 hours

額定電壓40℃，95% RH 1,000小時

Moisture resistance

耐濕性

 ±2% JIS-C-5202 7.5

40℃, 95% RH for 240 hours

40℃, 95% RH 240小時

Temp. coefficient of resistance

溫度係數

 ±350 ppm/℃ JIS-C-5202 5.2

Room temp. + 100℃

室溫 + 100℃

Short time overload

短時間過負荷

Standard size 一般品 ±1%

Miniaturized size 小型品 ±2%

 JIS-C-5202 5.5

6.25 times the rated power for 5 seconds

6.25倍額定功率 5 秒

Temperature cycling

溫度循環

 ±1% JIS-C-5202 7.4

5 cycles for –55℃ ~ +155℃

5次 –55℃ ~ +155℃

Immersion in solder

焊錫耐熱

 ±1% JIS-C-5202 6.4

350℃ for 3.5 seconds

350℃ 3.5秒

Insulation resistance

絕緣電阻

 >1,000MΩ JIS-C-5202 5.6

100 volt megger

100V 絕緣測試器

Flameproof

不燃性

No evidence of flaming or

arcing

無燃燒現象

 JIS-C-5202 7.12

AC voltage of 2, 4, 8,16, 32 times the power rating for 1min. (V≦4 times max. working voltage)

2, 4, 6, 8, 16, 32倍AC額定功率1分鐘 (V≦4倍最高使用電壓)
.......................................................................................................................................................................................................................................................
　 氧化金屬膜電阻器



Flame-Proof type RSS Series (Miniaturized Size) 不燃性RSS系列(小型品)
Flame-Proof type RSP Series (Super Miniaturized Size) 不燃性RSP系列(超小型品)

DIMENSIONS 尺 寸 ：
AXIAL LEAD TYPE　直 線 性：

Model

型名

Rated Power

(W)

額定功率
Dimensions 尺寸 (mm)
L
D φ
ι
d φ
RSS1/2W
1/2
6±0.3
2.4±0.1
28±2
0.6±0.05
RSS1W
1
9±0.5
3.0±0.5
30±3
0.8±0.05
RSP2W
2

9±0.5
3.0±0.5
30±3
0.8±0.05
RSS2W
2
12
4.0±0.5
38±3
0.8±0.05
RSP3W
3
12
4.0±0.5
38±3
0.8±0.05
RSS3W
3
16
5.5±0.5
38±3
0.8±0.05
RSS5W 5 25 8.5±0.5 38±3 0.8±0.05

　

ANTI-STRESS LEAD TYPE-L TYPE　自 立 型 ( L 型 )：

Model

型名
Dimensions 尺寸 (mm)
L
D φ
d φ
P
H
h
RSS1/2W
6±0.3
2.4±0.1
0.6±0.05
12±1
5.5±1.5
4.0±0.5
RSS1W
9±0.5
3.0±0.5
0.8±0.05
12.5±2
4.5±1
4.0±0.5
RSP2W

9±0.5
3.0±0.5
0.8±0.05
12.5±2
4.5±1
4.0±0.5
RSS2W
12
4.0±0.5
0.8±0.05
15±2
6±1.5
4.0±0.5
RSP3W
12
4.0±0.5
0.8±0.05
15±2
6±1.5
4.0±0.5
RSS3W
16
5.5±0.5
0.8±0.05
20±2
10±2
4.0±0.5
RSS5W 25 8.5±0.5 0.8±0.05 30±2 10±2 4.0±0.5


TAPING TYPE　帶 裝：

Model

型名
Dimensions 尺寸 (mm)
W
P
L
D φ
d φ
Z
RSS1/2W
52±1
5±0.5
6±0.3
2.4±0.1
0.6±0.05
MAX.1.2
RSS1W
52±1
5±0.5
9±0.5
3.0±0.5
0.8±0.05
MAX.1.2
RSP2W

52±1
5±0.5

9±0.5
3.0±0.5
0.8±0.05
MAX.1.2
RSS2W
52±1
5±0.5
12
4.0±0.5
0.8±0.05
MAX.1.2
RSP3W
52±1
5±0.5
12
4.0±0.5
0.8±0.05
MAX.1.2
RSS3W
63±1
10±0.5
16
5.5±0.5
0.8±0.05
MAX.1.2
RSS5W 83±1 10±0.5 25 8.5±0.5 0.8±0.05 MAX.1.2


FB TYPE　FB 型：

Model

型名
Dimensions 尺寸 (mm)
L
D φ
d φ
P
K
RSS1W
9±0.5
3.0±0.5
0.8±0.05
5
2±0.5
RSP2W

9±0.5
3.0±0.5
0.8±0.05
5
2±0.5
RSS2W
12
4.0±0.5
0.8±0.05
7
2±0.5
RSP3W
12
4.0±0.5
0.8±0.05
7
2±0.5
RSS3W 16 5.5±0.5 0.8±0.05 8 2±0.5

　

　


RATING　額 定：

Model

型名

Power Rating

額定功率

(W)

Resistance

Range E-24

阻值範圍

Ω J(±5%)

Maximum

Working

Voltage

最高使用電壓

Maximum

Overload

Voltage

最高過負荷電壓

Dielectric

Withstanding

Voltage

耐電壓

Rating

Ambient

Temp.

額定周圍溫度

Operation

Temperature

Range

使用溫度範圍
RSS1/2W
1/2
0.1~910K
250V
500V
250V
+70℃
-55℃~+155℃
RSP2W
2
0.1~470K
250V
500V
250V
RSS1W
1
0.1~470K
350V
600V
350V
RSP3W
3
0.1~750K
350V
600V
350V
RSS2W
2
0.1~750K
350V
700V
350V
RSS3W 3 0.1~330K 350V 700V 350V
RSS5W 5 0.1~100K 500V 1000V 500V

FILM MATERIAL　皮 膜 材 質：

Model

型名

Power Rating

額定功率(W)

Resistance Range E-24

阻值範圍 (Ω) J (±5%)

FILM MATERIAL

皮膜材質
RSS1/2W
1/2
0.1~9.1
Ni-P
鎳磷合金
10~95K
SnO2
氧化錫
≧100K
Ni-Cr
鎳鉻合金
RSS1W
1
0.1~9.1
Ni-P
鎳磷合金
10~95K
SnO2
氧化錫
≧100K
Ni-Cr
鎳鉻合金

RSS2W

RSP2W
2
0.1~9.1
Ni-P
鎳磷合金
10~100k
SnO2
氧化錫
>100K
Ni-Cr
鎳鉻合金

RSS3W

RSP3W
3
0.1~9.1
Ni-P
鎳磷合金
10~100k
SnO2
氧化錫
>100K
Ni-Cr
鎳鉻合金
RSS5W
5
0.1~9.1
Ni-P
鎳磷合金
10~100k
SnO2
氧化錫
>100K
Ni-Cr
鎳鉻合金
.......................................................................................................................................................................................................................................................
　 氧化金屬膜電阻器



Flame-Proof type RSU Series (Standard Size) 不燃性RSU系列 (一般品)
Flame-Proof type RSS Series (Miniaturized Size) 不燃性RSS系列 (小型品)

DIMENSIONS 尺 寸 ：
AXIAL LEAD TYPE　直 線 性：

Model

型名

Rated Power

(W)額定功率
Dimensions 尺寸 (mm)
L
D φ
ι
d φ
RSU1/4W
1/4
6±0.3
2.4±0.1
28±2
0.6±0.05
RSU1/2W
1/2
9±0.5
3.0±0.5
30±3
0.6±0.05
RSU1W
1
12
4.0±0.5
38±3
0.8±0.05
RSU2W
2
16
5.5±0.5
38±3
0.8±0.05
RSU3W 3 25 8.5±0.5 38±3 0.8±0.05


ANTI-STRESS LEAD TYPE-L TYPE　自 立 型 ( L 型 )：

Model

型名
Dimensions 尺寸 (mm)
L
D φ
d φ
P
H
h
RSU1/4W
6±0.3
2.4±0.1
0.6±0.05
12±1
5.5±1.5
4.0±0.5
RSU1/2W
9±0.5
3.0±0.5
0.6±0.05
12.5±2
4.5±1
4.0±0.5
RSU1W

12

4.0±0.5
0.8±0.05
15±2
6.0±1.5
4.0±0.5
RSU2W
16
5.5±0.5
0.8±0.05
20±2
10±2
4.0±0.5
RSU3W
25
8.5±0.5
0.8±0.05
30±2
10±2
4.0±0.5


TAPING TYPE　帶 裝：

Model

型名
Dimensions 尺寸 (mm)
W
P
L
D φ
d φ
Z
RSU1/4W
52±1
5±0.5
6±0.3
2.4±0.1
0.6±0.05
MAX.1.2
RSU1/2W
52±1
5±0.5
9±0.5
3.0±0.5
0.6±0.05
MAX.1.2
RSU1W

52±1
5±0.5

12

4.0±0.5
0.8±0.05
MAX.1.2
RSU2W
63±1
10±0.5
16
5.5±0.5
0.8±0.05
MAX.1.2
RSU3W
73±1
10±0.5
25
8.5±0.5
0.8±0.05
MAX.1.2


AXIAL LEAD TYPE 　YT 型：

Model

型名
Dimensions 尺寸 (mm)
L
D φ
P (Max)
H
△h
RSS1W
9
3.5±1
14
7±1
0±2
RSS2W

12

4.0±1
17
8±1
0±2
RSS3W
16
6.0±1
21
9±1
0±2

　

　

　


FB TYPE　FB 型：

Model

型名
Dimensions 尺寸 (mm)
L
D φ
d φ
P
K
RSU1/4W
6±0.3
2.4±0.1
0.6±0.05
5
2±0.5
RSU1/2W

9±0.5
3.0±0.5
0.6±0.05
5
2±0.5
RSU1W
12
4.0±0.5
0.8±0.05
6±1
2±0.5
RSU2W 16 5.5±0.5 0.8±0.05 8 2±0.5

　

　

　


RATING　額 定：

Model

型名

PowerRating

額定功率

(W)

Resistance

Range E-24

阻值範圍

Ω J(±5%)

Maximum

Working

Voltage

最高使用電壓

Maximum

Overload

Voltage

最高過負荷電壓

Dielectric

Withstanding

Voltage

耐電壓

Rating

Ambient

Temp.

額定周圍溫度

Operation

Temperature

Range

使用溫度範圍
RSU1/4W
1/4
0.1~910K
250V
500V
250V
+70℃
-55℃~+155℃
RSU1/2W
1/2
0.1~470K
250V
500V
250V
RSU1W
1
0.1~750K
350V
700V
350V
RSU2W
2
0.1~330K
350V
700V
350V
RSU3W
3
0.1~100K
500V
1000V
500V

FILM MATERIAL　皮 膜 材 質：

Model

型名

PowerRating

額定功率(W)

ResistanceRange E-24

阻值範圍 (Ω) J (±5%)

FILM MATERIAL

皮膜材質
RSU1/4W
1/4
0.1~9.1
Ni-P
鎳磷合金
10~95K
SnO2
氧化錫
≧100K
Ni-Cr
鎳鉻合金
RSU1/2W
1/2
0.1~9.1
Ni-P
鎳磷合金
10~95K
SnO2
氧化錫
≧100K
Ni-Cr
鎳鉻合金
RSU1W
1
0.1~9.1
Ni-P
鎳磷合金
10~100k
SnO2
氧化錫
>100K
Ni-Cr
鎳鉻合金
RSU2W
2
0.1~9.1
Ni-P
鎳磷合金
10~100k
SnO2
氧化錫
>100K
Ni-Cr
鎳鉻合金
RSU3W
3
0.1~9.1
Ni-P
鎳磷合金
10~100k
SnO2
氧化錫
>100K
Ni-Cr
鎳鉻合金
.......................................................................................................................................................................................................................................................
　 氧化金屬膜電阻器



Flame-Proof type: RHS, RUS Series (Miniaturized) 不燃性RHS, RUS系列(小型品)

FEATURES :

The surface area of the terminals has been enlarged to enhance their heat dissipating capacity.
Valuable board space is greatly increased.
Increased terminal strength in comparison to axial leaded resistors
Film material：0.1Ω∼9.1Ω Ni-P, other's SnO2

特 性 :

端片面積大提昇散熱性能
可提昇插裝密度
端片強度高
皮膜材質：0.1Ω∼9.1Ω 鎳磷合金，其它氧化錫

RHS系列
DIMENSIONS 尺 寸 ：

Model

型名

RatedPower

(W)額定功率
Dimensions 尺寸 (mm)
L
D φ
A
H
P
RHS3W-H15
3
16±1
7
13 (MAX)
15
15±1
RHS3W-H25
3
16±1
7
13 (MAX)
25
15±1
RHS5W-H15
5
16±1
7
13 (MAX)
15
15±1
RHS5W-H25
5
16±1
7
13 (MAX)
25
15±1


RATING　額 定：

Model

型名

Power

Rating

額定功率

(W)

Resistance Range E24

阻值範圍 (Ω)

Maximum

Working

Voltage

最高使用電壓

Maximum

Overload

Voltage

最高過負荷電壓

Dielectric

Withstanding

Voltage

耐電壓

Rating

Ambient

Temp.

額定周圍溫度

Operation

Temperature

Range

使用溫度範圍

Tolerance

容許差
RHS3W
3
0.1~ 47K
350V
700V
800V
+70℃
-55℃~+155℃
J=±5%
RHS5W
5
0.1~ 47K
500V
1000V
800V

RUS系列
DIMENSIONS　尺 寸：

Model

型名

RatedPower

(W)額定功率
Dimensions 尺寸 (mm)
L
D φ
A
H
P
RUS7W
7
30±1
8.5
35 (MAX)
20±1
11±1

　

　

　

　

　

　

　

　

　


RATING　額 定：

Model

型名

Power

Rating

額定功率

(W)

Resistance Range E24

阻值範圍 (Ω)

Maximum

Working

Voltage

最高使用電壓

Maximum

Overload

Voltage

最高過負荷電壓

Dielectric

Withstanding

Voltage

耐電壓

Rating

Ambient

Temp.

額定周圍溫度

Operation

Temperature

Range

使用溫度範圍

Tolerance

容許差
RUS7W
7
0.1~ 10K
500V
1000V
800V
+70℃
-55℃~+155℃
J=±5%

　

　
