Fixed Metal Film Resistor (RN Series)

FEATURES :

High precision and low T.C.R. metal film resistor.
Excellent stability for long time service.
Automatic insertion is applicable.



CHARACTERISTICS　性 能：
ITEM
SPEC
REMARKS

Load life under high temperature



 ±1%

JIS C 5201-1　　Rated voltage at 70℃ for 1000 hours

(4.25.1)　　　　

Load life under high humidity



 ±1%

JIS C 5201-1　　Rated voltage at 40℃,95% RH for 1000 hours

(4.24)　　　　　

Temp. coeff. of resistance



 ±100 ppm/℃

JIS C 5201-1　　Room temp. + 100℃

　　　　　　　　

Short time overload



±0.5%

JIS C 5201-1　　6.25 times the rated power for 5 seconds

(4.13)　　　　　

Intermittent overload



±1%

JIS C 5201-1　　Aapplicable more than100Ω；Rated voltage ×3

(4.13)　　　　　 1s ON,25s OFF , 1,000 cycles

Resistance to soldering heat



 ±0.5%

JIS C 5201-1　　260℃±5 ℃ for 10 seconds

(4.18)　　　　　 350℃±10 ℃ for 3.5 seconds

Insulation resistance



 >1,000MΩ

JIS C 5201-1　　500 V Insulation test 1min

(4.6.1.1)　　　　



Various type of forming & taping are available



Coating color：S1/2W Dark blue；Other：Light blue







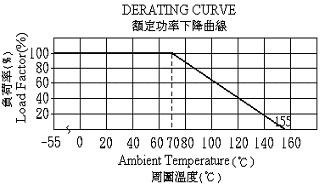

RATING　額 定,尺寸：

Model

Power

Rating

(W)

Resistance Range

Ω

F:±1% E24•E96

Maximum

Working

Voltage

Maximum

Overload

Voltage

Dielectric

Withstanding

Voltage

Dimension　(mm)
L
D φ
ι
d φ
1/8W、1/4W(S)
1/8、1/4
10Ω ~ 1M
200V
400V
300V
 3.5±0.5 1.7±0.3 27±3 0.45±0.05
1/4W、1/2W(S)
1/4、1/2
10Ω ~ 2.2M
250V
500V
500V
 6.0±0.5 2.3±0.3 27±3 0.52±0.05
1/2W、1W(S)
1/2、1
10Ω ~ 5.1M
350V
700V
500V
 9.0±1.0 3.2±0.5 27±3 0.56±0.05
1W、2W(S)
1、2
10Ω ~ 5.1M
350V
700V
500V
 12 4.0±0.5 38±3 0.8±0.05
2W、3W(S)
2、3
10Ω ~ 5.1M
350V
700V
500V
 16 5.5±0.5 38±3 0.8±0.05





...............................................................................................................................................................................................................................................
