Cement Resistor (RG Series)

FEATURES :


Compact type with safety design of non-flammability and
insulation.
Low inductance is available.
Stable long life.
Can be produce according to customer's request.



CHARACTERISTICS：
ITEM
SPEC
REMARKS

Load life under high temperature

±5%

JIS C 5201-1　　Rated voltage at 70℃ for 1,000 hours

(4.25.1)　　　　

Resistance to damp heat

±5%

JIS C 5201-1　　Rated voltage at 40℃,95% RH for 1,000 hours

(4.24)　　　　　

Temp. coeff. of resistance

R≦1Ω：±600ppm/℃

R>1Ω： ±350ppm/℃

JIS C 5201-1　　Room temp. + 100℃，30min

　　　　　　　　

Short time overload

±1%

JIS C 5201-1　　6.25 times the rated power for 5 seconds

(4.13)　　　　　

Temperature cycling

±1%

JIS C 5201-1　　5 cycles for –25℃±3℃(30min)；room temp.(30min)

(4.19)　　　　　 ~ +85℃±3℃(30min) room temp. (30min)

Resistance to soldering heat

±1%

JIS C 5201-1　　260℃±5 ℃ for 10 seconds(焊錫槽)

(4.18)　　　　　 350℃±10 ℃ for 3.5 seconds(手焊錫)

Insulation resistance

>100MΩ

JIS C 5201-1　　500 volt Insulation test 1min

(4.6.1.1)　　　　

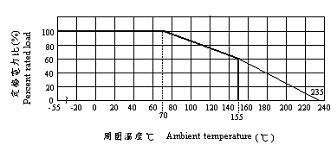

DERATING CURVE 額定功率下降曲線



Z TYPE



ZxxS

(Single Prone)

ZxxD

(Double Prone)





RATING、DIMENSIONS

Model

Rated
Power

Resistance
 Range


Maximum Working
Voltage

Maximum
Overload
Voltage

Dielectric
Withstanding
Voltage

Dimension    (mm)

W

L

H1

H2

P

RGW3W

3W

0.1∼100Ω

1000V

10±1

25±1.5

10±1

10.5±1.0
or
15±1.0

9.5±1.5

RGF3W

4∼39KΩ

350V

1000V

RGW5W

5W

0.1∼100Ω

1000V

10±1

28±1.5

10±1

15±1.5

RGF5W

4∼50KΩ

350V

1000V

RGW7W

7W

0.1∼100Ω

1000V

10±1

36±1.5

10±1

20±1.5

RGF7W

4∼100KΩ

500V

1500V

RGW10W

10W

0.1∼100Ω

1000V

10±1

48±1.5

10±1

32±1.5

RGF10W

4∼100KΩ

750V

1500V

RGW15W

15W

1∼100Ω

1000V

12.5±1

48±1.5

12±1

32±1.5

RGF15W

4∼100KΩ

1000V

1500V

RGW20∼
RGF25W

20W∼25W

1∼100Ω

1000V

15±1

60±1.5

13±1

42±1.5

4∼100KΩ

1000V

1500V



P TYPE：

Model

Power

Rating

(W)

Resistance

Range

Ω

Maximum

Working

Voltage

Dimension (mm)
L W H ι φd
RGW1W
1
 0.1∼82
150V
 14±1.0 6.5±1.0 6.5±1.0 23±3.0 0.6±0.05
RGF1W 4∼39K
RGW2W
 2
0.1∼100
 150V 18±1.0 7.0±1.0 7.0±1.0 23±3.0 0.6±0.05
RGF2W
4∼39K
RGW3W
3
0.1∼100
350V
 22±1.5 8.0±1.0 8.0±1.0 33±3.0 0.8±0.05
RGF3W
4∼39K
RGW5W
5
0.1∼100
350V
 22±1.5 10±1.0 9±1.0 33±3.0 0.8±0.05
RGF5W
4∼50K
RGW7W
7
0.1∼100
500V
 35±1.5 10±1.0 9±1.0 33±3.0 0.8±0.05
RGF7W
4∼100K
RGW10W
10
0.1∼100
750V
 48±1.5 10±1.0 9±1.0 30±3.0 0.8±0.05
RGF10W
4∼100K
RGW15W
15
1∼100
1000V
 48±1.5 12.5±1.0 11.5±1.0 30±3.0 0.8±0.05
RGF15W
4∼100K
RGW20 ~ RGF25W
20 ~ 25
1∼100
1000V
 60±1.5 14±1.0 13.5±1.0 30±3.0 0.8±0.05
4∼100K



M TYPE：

　　　　

Model

Power

Rating

(W)

Resistance

Range

Ω

Maximum

Working

Voltage

Dimension (mm)
P
W
H
h
S
RGW2W
2
0.1∼100
150V
11 ±1.0
20 ±1.5
3.5±1.0
7 ±1.0
RGF2W
4∼39K
RGW3W
3
0.1∼100
350V
12 ±1.0
25 ±1.5
3.5±1.0
8 ±1.0
RGF3W
4∼39K
RGW5W
5
0.1∼100
350V
13 ±1.0
25 ±1.5
3.5±1.0
9 ±1.0
RGF5W
4∼50K
RGW7W
7
0.1∼100
500V
13 ±1.0
39 ±1.5
3.5±1.0
9 ±1.0
RGF7W
4∼100K
RGW10W
10
0.1∼100
750V
13 ±1.0
51 ±1.5
3.5±1.0
9 ±1.0
RGF10W
4∼100K
RGW10WS
10S
0.1∼100
750V
16 ±1.0
35 ±1.5
3.5±1.0
12 ±1.0
RGF10WS
4∼100K



T TYPE：

Model

Power

Rating

(W)

Resistance

Range

Ω

Maximum

Working

Voltage

Dimension (mm)
L
W
H
ι
t
RGW5W
5
0.1∼100
350V
22±1.5
10±1.0
9±1.0
33±3.0
1.5±0.5
RGF5W
4∼50K
RGW7W
7
0.1∼100
500V
35±1.5
10±1.0
9±1.0
33±3.0
3.0±0.5
RGF7W
4∼100K
RGW10W
10
0.1∼100
750V
48±1.5
10±1.0
9±1.0
30±3.0
3.0±0.5
RGF10W
4∼100K

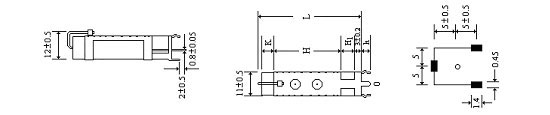

S TYPE：

.

Model

Power

Rating

(W)

Resistance

Range

Ω

Maximum

Working

Voltage

Dimension (mm)
L
H
H1
K
h
RGW7W
7
0.1∼100
500V
46±1.5
28±0.5
7.0±0.5
6.5±0.5
4.0±0.3
RGF7W
4∼100K
RGW10W
10
0.1∼100
750V
60±1.5
28±0.5
7.0±0.5
20±0.5
4.0±0.3
RGF10W
4∼100K

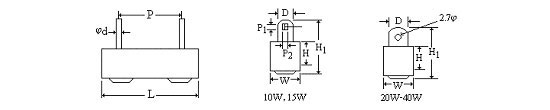

H TYPE：

Rated Power

Dimension (mm)
W
H
L
P
H1
D
P1
P2
10W
10.0±1
10.0±1
48.0±1.5
32.0±1
21.0±1
5.0±0.5
2.5±0.2
1.7±0.2
15W
12.5±1
11.5±1
48.0±1.5
32.0±1
21.0±1
5.0±0.5
2.5±0.2
1.7±0.2
20W
12.5±1
12.5±1
62.0±1.5
42.0±1
24.0±1
6.0±0.5
3.0±0.2
2.5±0.2
30W
19.0±1
19.0±1
75.0±1.5
55.0±2
31.0±1
7.5±0.5
------
------
40W
19.0±1
19.0±1
90.0±1.5
67.0±2
31.0±1
7.5±0.5
------
------





...............................................................................................................................................................................................................................................
