酸化金属皮膜抵抗器
(RSS, RSP, RSU, RHS, RUS シリーズ)




特徴 :

不燃性塗料を使用、不燃性と絶縁性などの安全的な特徴を持つ。
耐熱と化学物質に強い抵抗器、安定性を持つ。

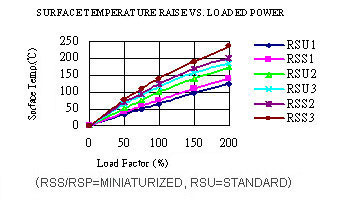

耐熱性が良く、表面温度も低い。
小型化の上、高密度集積回路にも使用できる。



性 能：
項目 仕様 備考

高温負荷寿命

RSU/RSS：±5%

RSP：±30%

 JIS C 5201-1
(4.25.1)

定格電圧 70℃ 1,000 時間

耐湿負荷寿命

RSU/RSS：±5%

RSP：±30%

 JIS C 5201-1
(4.24)

定格電圧 40℃、95% RH 1,000 時間

耐湿性

 ±2% JIS C 5201-1

40℃、95% RH 240 時間

温度係数

 ±350 ppm/℃ JIS C 5201-1

室温+100℃

短時間過負荷

一般品 ±1%

小型品 ±2%

 JIS C 5201-1
(4.13)

6.25 倍定格電力 5 秒間

温度循環

 ±1% JIS C 5201-1
(4.19)

5 回、–25℃±3℃ (30分間)；室温 (30分間)
～ +85℃±3℃ (30分間)；室温 (30分間)

はんだ耐熱

 ±1% JIS C 5201-1
(4.18)

260℃ 10秒間 (はんだ槽)
350℃ 3.5秒 間 (液体スズ)

絶縁抵抗

>1,000MΩJIS C 5201-1
(4.6.1.1)

100V／500V 絶縁測定電圧1分間

断続過負荷 ±5% JIS C 5201-1
(4.13)
 Aapplicable more than100Ω；Rated voltage ×3
1s ON,25s OFF , 10,000 cycles

不燃性

発火現象なし

 JIS C 5201-1

2, 4, 6, 8, 16, 32 倍 AC 定格電圧1分間
(V≦4 倍最高使用電圧)

.......................................................................................................................................................................................................................................................
  酸化金属皮膜抵抗器



不燃性RSSシリーズ(Miniaturized Size／小型品)
不燃性RSPシリーズ(Super Miniaturized Size／超小型品)

外形寸法 ：
AXIAL LEAD TYPE　リード線型：

型名

定格電力

(W)
外形寸法 (mm)
L
D φ
ι
d φ
RSP1/2W 1/2

3.5±0.5

1.7±0.3

27±3

0.45±0.05
RSS1/2W
1/2
6±0.3
2.4±0.1
28±2
0.6±0.05

RSP1W

 1

6±0.3

2.4±0.1

28±2

0.6±0.05
RSS1W
1
9±0.5
3.0±0.5
30±3
0.8±0.05
RSP2W
2

9±0.5
3.0±0.5
30±3
0.8±0.05
RSS2W
2
12
4.0±0.5
38±3
0.8±0.05
RSP3W
3
12
4.0±0.5
38±3
0.8±0.05
RSS3W
3
16
5.5±0.5
38±3
0.8±0.05
RSS5W 5 25 8.5±0.5 38±3 0.8±0.05




ANTI-STRESS LEAD TYPE-L TYPE　自立型 ( L 型 )：

型名
外形寸法 (mm)
L
D φ
d φ
P
H
h
RSS1/2W
6±0.3
2.4±0.1
0.6±0.05
12±1
5.5±1.5
4.0±0.5
RSP1W
 6±0.3 2.4±0.1 0.6±0.05 12±1 5.5±1.5 4.0±0.5
RSS1W
9±0.5
3.0±0.5
0.8±0.05
12.5±2
4.5±1
4.0±0.5
RSP2W

9±0.5
3.0±0.5
0.8±0.05
12.5±2
4.5±1
4.0±0.5
RSS2W
12
4.0±0.5
0.8±0.05
15±2
6±1.5
4.0±0.5
RSP3W
12
4.0±0.5
0.8±0.05
15±2
6±1.5
4.0±0.5
RSS3W
16
5.5±0.5
0.8±0.05
20±2
10±2
4.0±0.5
RSS5W 25 8.5±0.5 0.8±0.05 30±2 10±2 4.0±0.5


TAPING TYPE :　テーピングタイプ

型名
外形寸法 (mm)
W
P
L
D φ
d φ
Z
RSP1/2W

261

52±1
5±0.5
3.5±0.3
1.7±0.3
0.45±0.05
MAX.1.2
RSS1/2W
52±1
5±0.5
6±0.3
2.4±0.1
0.6±0.05
MAX.1.2
RSP1W
52±1
5±0.5

6±0.3

2.4±0.1

0.6±0.05
MAX.1.2

RSS1W

52±1

5±0.5

9±0.5

3.0±0.5

0.6±0.05

MAX.1.2
RSP2W

52±1
5±0.5

9±0.5
3.0±0.5
0.8±0.05
MAX.1.2
RSS2W
52±1
5±0.5
12
4.0±0.5
0.8±0.05
MAX.1.2
RSP3W
52±1
5±0.5
12
4.0±0.5
0.8±0.05
MAX.1.2
RSS3W
63±1
10±0.5
16
5.5±0.5
0.8±0.05
MAX.1.2
RSS5W 83±1 10±0.5 25 8.5±0.5 0.8±0.05 MAX.1.2


FB TYPE:   FB 型

型名
外形寸法 (mm)
L
D φ
d φ
P
K
RSS1W
9±0.5
3.0±0.5
0.6±0.05
5
2±0.5
RSP2W

9±0.5
3.0±0.5
0.8±0.05
5
2±0.5
RSS2W
12
4.0±0.5
0.8±0.05
7
2±0.5
RSP3W
12
4.0±0.5
0.8±0.05
7
2±0.5
RSS3W 16 5.5±0.5 0.8±0.05 8 2±0.5





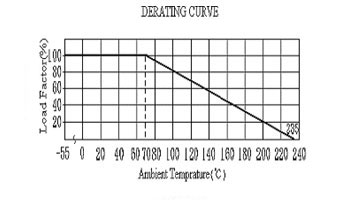

           定格：

型名



定格電力

(W)

抵抗値範囲

E-24 (Ω)
J (±5%)

最高
使用電圧

最高
過負荷電圧

耐電圧

定格周囲温度

使用温度範囲

RSP1/2W

1/2

0.1~100K

250V

500V

200V
+70℃
-55℃~+155℃
RSS1/2W 1/2 0.1~910K 250V 500V 250V

RSP1W

1

0.1~910K

250V

500V

250V
RSP2W
2
0.1~470K
250V
500V
250V
RSS1W
1
0.1~470K
350V
600V
350V
RSP3W
3
0.1~750K
350V
600V
350V
RSS2W
2
0.1~750K
350V
700V
350V
RSS3W 3 0.1~330K 350V 700V 350V
RSS5W 5 0.1~100K 500V 1000V 500V

皮膜材質：

型名

定格電力 (W)

抵抗値範囲 E-24

(Ω) J (±5%)

皮膜材質

RSS1/2W
1/2W
0.1~9.1
Ni-P 合金
10~22K
SnO2  酸化スズ
>22K
Ni-Cr 合金
RSS1W
1W
0.1~9.1
Ni-P 合金
10~100K
SnO2 酸化スズ
≧100K
Ni-Cr 合金

RSS2W

RSP2W
2W
0.1~9.1
Ni-P 合金
10~100K
SnO2 酸化スズ
>100K
Ni-Cr 合金

RSS3W

RSP3W
3W
0.1~9.1
Ni-P 合金
10~100K
SnO2 酸化スズ
>100K
Ni-Cr 合金
RSS5W
5W
0.1~9.1
Ni-P 合金
10~100K
SnO2 酸化スズ
>100K
Ni-Cr 合金
.......................................................................................................................................................................................................................................................
  酸化金属皮膜抵抗器



不燃性RSUシリーズ (Standard Size／一般品)
不燃性RSSシリーズ (Miniaturized Size／小型品)

外形寸法 ：
AXIAL LEAD TYPE:　リード線型

型名

定格電力

(W)
外形寸法 (mm)
L
D φ
ι
d φ
RSU1/4W
1/4W
6±0.3
2.4±0.1
28±2
0.6±0.05
RSU1/2W
1/2W
9±0.5
3.0±0.5
30±3
0.6±0.05
RSU1W
1W
12
4.0±0.5
38±3
0.8±0.05
RSU2W
2W
16
5.5±0.5
38±3
0.8±0.05
RSU3W 3W 25 8.5±0.5 38±3 0.8±0.05


ANTI-STRESS LEAD TYPE-L TYPE:　自立型 ( L 型 )

型名
外形寸法 (mm)
L
D φ
d φ
P
H
h
RSU1/4W
6±0.3
2.4±0.1
0.6±0.05
12±1
5.5±1.5
4.0±0.5
RSU1/2W
9±0.5
3.0±0.5
0.6±0.05
12.5±2
4.5±1
4.0±0.5
RSU1W

12

4.0±0.5
0.8±0.05
15±2
6.0±1.5
4.0±0.5
RSU2W
16
5.5±0.5
0.8±0.05
20±2
10±2
4.0±0.5
RSU3W
25
8.5±0.5
0.8±0.05
30±2
10±2
4.0±0.5


TAPING TYPE:　テーピング型

型名
外形寸法 (mm)
W
P
L
D φ
d φ
Z
RSU1/4W

261

52±1
5±0.5
6±0.3
2.4±0.1
0.6±0.05
MAX.1.0
RSU1/2W
52±1
5±0.5
9±0.5
3.0±0.5
0.6±0.05
MAX.1.0
RSU1W

52±1
5±0.5

12

4.0±0.5
0.8±0.05
MAX.1.0
RSU2W
63±1
10±0.5
16
5.5±0.5
0.8±0.05
MAX.1.0
RSU3W
73±1
10±0.5
25
8.5±0.5
0.8±0.05
MAX.1.0


AXIAL LEAD TYPE:　YT 型

型名
外形寸法 (mm)
L
D φ
P (Max)
H
△h
RSS1W
9
3.5±1
14
7±1
0±2
RSS2W

12

4.0±1
17
8±1
0±2
RSS3W
16
6.0±1
21
9±1
0±2





　....................................................................................................................................................................................................................................................... 　　
　   酸化金属皮膜抵抗器

　　   不燃性 RSU シリーズ (Standard Size／一般品)

FB 型：

型名
外形寸法 (mm)
L
D φ
d φ
P
K
RSU1/4W
6±0.3
2.4±0.1
0.6±0.05
5
2±0.5
RSU1/2W

9±0.5
3.0±0.5
0.6±0.05
5
2±0.5
RSU1W
12
4.0±0.5
0.8±0.05
6±1
2±0.5
RSU2W 16 5.5±0.5 0.8±0.05 8 2±0.5







           定格：

型名

定格電力

(W)

抵抗値範囲 E-24 (Ω)

J (±5%)

最高
使用電圧

最高
過負荷電圧

耐電圧

定格周囲温度

使用温度範囲

RSU1/4W
1/4W
0.1~910K
250V
500V
250V
+70℃
-55℃~+155℃
RSU1/2W
1/2W
0.1~470K
250V
500V
250V
RSU1W
1W
0.1~750K
350V
700V
350V
RSU2W
2W
0.1~330K
350V
700V
350V
RSU3W
3W
0.1~100K
500V
1000V
500V

皮膜材質：

型名

定格電力 (W)

抵抗値範囲 E-24

(Ω) J (±5%)

皮膜材質

RSU1/4W
1/4W
0.1~9.1
Ni-P 合金

10~22K
SnO2 酸化スズ

>22K
Ni-Cr 合金
RSU1/2W
1/2W
0.1~9.1
Ni-P 合金

10~100K
SnO2 酸化スズ
≧100K
Ni-Cr 合金
RSU1W
1W
0.1~9.1
Ni-P 合金
10~100K
SnO2 酸化スズ
>100K
Ni-Cr 合金
RSU2W
2W
0.1~9.1
Ni-P 合金
10~100K
SnO2 酸化スズ
>100K
Ni-Cr 合金
RSU3W
3W
0.1~9.1
Ni-P 合金
10~100K
SnO2 酸化スズ
>100K
Ni-Cr 合金
.......................................................................................................................................................................................................................................................
  酸化金属皮膜抵抗器



不燃性 RHS, RUS シリーズ(Miniaturized Size／小型品)

特 性 :

端子は大面積にし、散熱性能を上昇できる
高密度集積回路での密度を高める
端子強度は高い
皮膜材質：0.1Ω～9.1Ω、Ni-P 合金とSnO2 酸化スズ

RHSシリーズ
外形寸法 ：

型名



定格電力

(W)
外形寸法 (mm)
L
D φ
A
H
P
RHS3W-H15
3W
16±1
7
13 (MAX)
15
15±1
RHS3W-H25
3W
16±1
7
13 (MAX)
25
15±1
RHS5W-H15
5W
16±1
7
13 (MAX)
15
15±1
RHS5W-H25
5W
16±1
7
13 (MAX)
25
15±1


定格：

型名

定格電力

(W)

抵抗値範囲 E24 (Ω)

最高
使用電圧

最高過負荷電圧

耐電圧

定格
周囲温度

使用温度範囲

許容差

RHS3W
3W
0.1~ 47K
350V
700V
800V
+70℃
-55℃~+155℃
J=±5%
RHS5W
5W
0.1~ 47K
500V
1000V
800V

(RUS シリーズ)
外形寸法：

型名

定格電力

(W)
外形寸法 (mm)
L
D φ
A
H
P
RUS7W
7W
30±1
8.5
35(MAX)
20±1
11±1




















定格：

型名

定格電力

(W)

抵抗値範囲 E24 (Ω)

最高
使用電圧

最高
過負荷電圧

耐電圧

定格
周囲温度

使用温度範囲

容許差

RUS7W
7W
0.1~ 10K
500V
1000V
800V
+70℃
-55℃~+155℃
J=±5%
