炭素皮膜固定電阻器
(RD シリーズ)






特性 :

汎用リード線型抵抗器
高長期穩定性
自動挿入可能

性 能：
項目
仕様
備考

高温負荷寿命

 ±5% JIS-C-5202 7.10

定格電圧70℃ 1,000 時間

耐湿負荷寿命

 ±5% JIS-C-5202 7.9

定格電圧40℃、95% RH 1000 時間

温度係数

 Within specified T.C.R. JIS-C-5202 5.2

室温+100℃

短時間過負荷

±1%

 JIS-C-5202 5.5

6.25倍定格電力 5 秒間

断続過負荷













±1%













Rated voltage x Y or Max. intermittent overload voltage for 1,000 cycles, whichever less. (JISC-5202 5.8)

最高断続過負荷電圧



RDU1/6W

RDS1/4W
RDU1/4W
RDS1/2W
RDU1/2W
500V
750V
1,000V
1,100V
Y 倍率
3
4
4
4



温度循環

 ±1%

JIS-C-5202 7.4

5次 –55℃ ~ +85℃

はんだ耐熱

 ±1% JIS-C-5202 6.4

350℃ 3 秒

はんだ效果

95% Coverage min.

 JIS-C-5202 6.5

245℃ 3 秒

絶縁抵抗

 >1,000MΩ JIS-C-5202 5.6

100V絶縁測定器

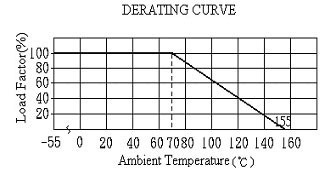

周囲温度は70℃以上でご使用の際、左の図の定格電力軽減曲線に即し、定格電力を軽減してください。

  炭素皮膜固定抵抗器



Coat-Insulated type RD Series 絶縁型 RDシリーズ


外形寸法：
AXIAL LEAD TYPE　リード線型：

型名

定格電力

(W)
外形寸法 (mm)
L
D φ
ι
d φ
RDU1/6W
1/6
3.5±0.5
1.7±0.3
27±2
0.45±0.05
RDS1/4W
1/4
3.5±0.5
1.7±0.3
27±2
0.45±0.05
RDU1/4W
1/4
6.0±0.5
2.3±0.3
27±2
0.52±0.05
RDS1/2W
1/2
6.0±0.5
2.3±0.3
27±2
0.52±0.05
RDU1/2W
1/2
9.0±1.0
3.2±0.5
27±2
0.60±0.05


TAPING TYPE　テーピングタイプ：

形名
外形寸法 (mm)
W
P
L
T
Z
R
A26
26±1
5±0.5
MAX.1.0
6±0.5
MAX.1.2
0
A52
52±1
5±0.5
MAX.1.0
6±0.5
MAX.1.2
0

S : maximum 0.8 mm for all ratings

t : minimum 3.2 mm for all ratings

塗裝色: RDS1/2W  薄赤、他: 土色




定格：

型名

定格
電力

(W)

抵抗値範囲

E-24 (Ω)
J (±5%)
温度係数 (ppm/℃)

最高
使用電圧

最高
過負荷
電圧

耐電圧

+350 ~ -450
0 ~ -700
0 ~ -1000
0 ~ -1500
RDU1/6W
1/6
2.2~1M
2.2Ω~47KΩ
51KΩ~100KΩ
110KΩ~330KΩ
360KΩ~1MΩ
250V
400V
300V
RDS1/4W
1/4
2.2~1M
2.2Ω~47KΩ
51KΩ~100KΩ
110KΩ~330KΩ
360KΩ~1MΩ
250V
400V
300V
RDU1/4W
1/4
2.2~5.1M
2.2Ω~100KΩ
110KΩ~330KΩ
360KΩ~1MΩ
1.1MΩ~5.1MΩ
300V
600V
500V
RDS1/2W
1/2
2.2~5.1M
2.2Ω~91KΩ
100KΩ~1.5MΩ
1.6MΩ~5.1MΩ
-------
300V
600V
500V
RDU1/2W
1/2
2.2~5.1M
2.2Ω~100KΩ
110KΩ~1MΩ
1.1MΩ~2.2MΩ
2.4MΩ~5.1MΩ
350V
700V
700V
