金属皮膜固定抵抗器
(RN シリーズ)




特性:

高精密度、低温度係数の金属皮膜固定抵抗器
高長期安定性
自動挿入／実装対応可能

性能：
項 目
仕様
備考

高温負荷寿命

 ±1% JIS C 5201-1
(4.25.1)

定格電圧 70℃ 1,000 時間

耐湿負荷寿命

 ±1% JIS C 5201-1
(4.24)

定格電圧 40℃、95% RH 1,000 時間

温度係数

 ±100 ppm/℃ JIS C 5201-1

室温+100℃

短時間過負荷

±0.5%

 JIS C 5201-1
(4.13)

6.25 倍定格電力 5 秒間

断続過負荷 ±1% JIS C 5201-1
(4.13)
 Aapplicable more than 100Ω；Rated voltage ×3
1s ON, 25s OFF , 1,000 cycles

はんだ耐熱

 ±0.5% JIS C 5201-1
(4.18)

260℃±5 ℃ 、10秒間 (はんだ槽)
350℃±10 ℃ 、3.5 秒間 (液体スズ)

絶縁抵抗

 >1,000MΩ JIS C 5201-1
(4.6.1.1)

500V 絶縁測定電圧、1分間

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　提供できる多様なタイプとテーピング
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　塗裝色：S1/2W 濃青色、他: 薄青色

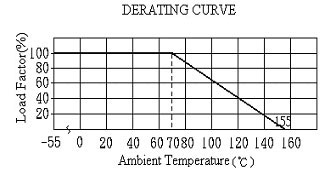

定格、外形寸法 ：
型名

定格電力

(W)
抵抗値範囲
(Ω)
最高使用電圧
最高

過負荷電圧
絶縁耐電圧

外形寸法  (mm)

L
D φ
ι
d φ
1/8W、1/4W(S)
1/8、1/4
10Ω ~ 1M
200V
400V
300V
 3.5±0.5 1.7±0.3 27±3 0.45±0.05
1/4W、1/2W(S)
1/4、1/2
10Ω ~ 2.2M
250V
500V
500V
 6.0±0.5 2.3±0.3 27±3 0.52±0.05
1/2W、1W(S)
1/2、1
10Ω ~ 5.1M
350V
700V
500V
 9.0±1.0 3.2±0.5 27±3 0.56±0.05
1W、2W(S)
1、2
10Ω ~ 5.1M
350V
700V
500V
 121 4.0±0.5 38±3 0.8±0.05
2W、3W(S)
2、3
10Ω ~ 5.1M
350V
700V
500V
 161 5.5±0.5 38±3 0.8±0.05
