| 無誘導抵抗器 | |
| (NW、NM シリーズ) |
NWU、NMU = STANDARD 一般品、NWS、NMS = MINIATURIZED 小型品
|
特性 : |
 不燃性塗料を使用、不燃性と絶縁性などの安全的な特徴を持つ |
| 高長期安定性 |
| 小型化の上、高密度集積回路にも使用できる |
| 超低誘導量 ( 1μH 以下) |
| 性能： |
|
項目 |
仕様 |
備考 |
|
高温負荷寿命 |
±5% |
JIS C 5201-1 定格電圧 70℃ 1,000 時間 |
|
耐湿負荷寿命 |
±5% |
JIS C 5201-1 定格電圧 40℃、95% RH 1,000 時間 |
|
温度係数 |
NW：R>1Ω ±300ppm/℃；≦1Ω ±500ppm/℃ NM： R<100K ±300ppm/℃；≧100K ±200ppm/℃ |
JIS C 5201-1 室温+100℃ |
|
短時間過負荷 |
±1% | JIS C 5201-1 6.25 倍定格電力 5 秒間 (4.13) |
|
温度循環 |
±1% | JIS C 5201-1 5 回: –25℃±3℃ (30分間)； (4.19) 室温 (30分間)～ +85℃±3℃ (30分間)； 室温 (30分間) |
|
はんだ耐熱 |
±1% |
JIS C 5201-1 260℃±5℃ 10 秒間 (はんだ槽) |
|
絶縁抵抗 |
>1,000MΩ |
JIS C 5201-1 100V 絶縁測定電圧：1 分間 |
 |
 | |
|

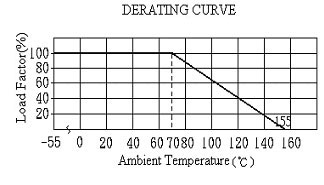

| 定格 & 外形寸法： |
|
型名 |
定格電力 (W) |
抵抗値範囲 |
耐電圧 |
外形寸法 (mm) | |||||
| NW | NM |
L |
D φ |
ι |
d φ | ||||
| NWU1/2W | NMU1/2W |
1/2W |
0.05Ω～22Ω |
2Ω～12MΩ |
350V / 500V |
9.0±0.5 |
3.3±0.5 |
30±3 |
0.6±0.05 |
| NWS1W | NMS1W |
1W |
0.05Ω～22Ω |
2Ω～12MΩ |
350V / 500V |
9.0±0.5 |
3.3±0.5 |
30±3 |
0.6±0.05 |
| NWU1W | NMU1W |
1W |
0.05Ω～47Ω |
2Ω～12MΩ |
350V / 500V |
12  |
4.5±0.5 |
38±3 |
0.8±0.05 |
| NWS2W | NMS2W | 2W | 0.05Ω～47Ω | 2Ω～12MΩ |
350V / 500V |
12 |
4.5±0.5 | 38±3 | 0.8±0.05 |
| NWU2W | NMU2W | 2W | 0.05Ω～100Ω | 2Ω～14MΩ | 350V / 500V | 16 |
5.5±0.5 | 38±3 | 0.8±0.05 |
| NWS3W | NMS3W | 3W | 0.05Ω～100Ω | 2Ω～14MΩ | 350V / 500V | 16 |
5.5±0.5 | 38±3 | 0.8±0.05 |
| NWU3W | NMU3W | 3W | 0.05Ω～220Ω | 500Ω～1MΩ | 350V / 500V | 25 |
8.5±0.5 | 38±3 | 0.8±0.05 |
 |
 |
