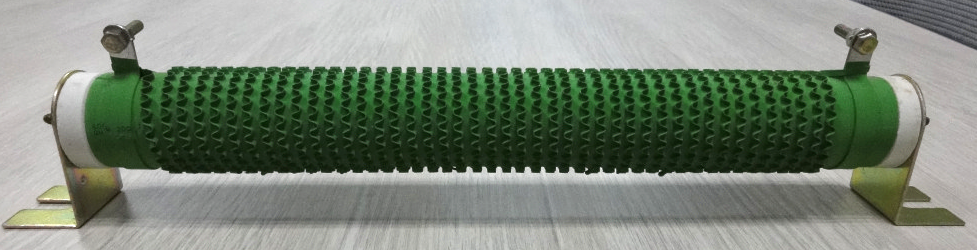

大電力用抵抗器 (リボン抵抗器)
(DQ シリーズ)







特性 :
セラミック碍管の両側に端子線を固定させ、セラミック碍管にもリボン形合金端子線で巻き、碍管表面に不燃性樹脂塗料
   (UL-94 準則) でコーディングします
碍管抵抗体を乾燥させ、高温処理を行い絶縁性を固定させ、固定用金具をつけます
多端子線、固定低誘導・低抵抗／半固定抵抗器に製作できます
RoHS、鉛フリー、ハロゲンフリー標準に即しています
抵抗器合金端子は限りますので、対応できる抵抗値範囲は低く、もし高抵抗値は必要であれば、DQ シリーズをご参照ください
特殊規格にも対応できますので、詳細につきまして、弊社にお問合せください

          適用製品 :
          自動制御装置、フォークリフト、ガントリークレーン、エレベーター、アーク溶接機、電池充電器、工作機械、輸送機とUPSシステム、
          教育訓練用模擬、負荷測定、産業機械、電力配給、機械設備などに適します。

1. DQR TYPE (電力誘導): 75 W -2000 W セラミック碍管、リボン型、半固定型

定格
電力

 外形寸法 (mm)

抵抗値
範囲
(Ω)

A B C D E F G H I J K L M O
75W 110 25 16 30 8 150 5 18 6 166 58 1.2 6 27 0.1~8Ω
90W 90 28 18 32 8 130 5 19 6 146 60 1.2 6 27 0.1~9Ω
120W 110 28 18 32 8 150 5 19 6 166 60 1.2 6 27 0.1~12Ω
150W 140 28 18 32 8 180 5 19 6 196 60 1.2 6 27 0.1~15Ω
180W 160 28 18 32 8 200 5 19 6 216 60 1.2 6 27 0.1~18Ω
225W 195 28 18 32 10 235 5 19 6 251 60 1.2 6 27 0.1~23Ω
240W 185 35 18 36 10 225 5 19 8 245 76 1.6 6 34 0.1~24Ω
300W 210 35 24 36 12 200 5 19 8 274 76 1.6 6 34 0.3~30Ω
375W 210 40 24 38 12 250 5 20 8 274 78 1.6 6 34 0.3~38Ω
450W 260 40 25 38 12 300 5 20 8 320 78 1.6 6 34 0.3~45Ω
600W 330 40 25 38 12 370 5 20 8 395 78 1.6 6 34 0.3~60Ω
750W 330 50 25 50 12 380 6 25 9 400 100 1.6 8 40 0.3~75Ω
900W 400 50 35 50 12 450 6 25 9 470 100 1.6 8 40 0.3~90Ω
1000W 460 50 35 50 12 510 6 25 9 530 100 1.6 8 40 0.5~100Ω
1200W 460 60 40 55 15 515 6 30 10 535 110 1.6 10 50 0.5~120Ω
1500W 540 60 40 55 15 595 6 30 10 615 110 1.6 10 50 0.5~150Ω
2000W 650 65 42 62 15 702 6 30 10 722 115 1.6 10 50 0.5~200Ω
備考: 仕様変更の場合もありますので、ご注意ください

2. DQN TYPE (無誘導): 75 W -2000 W

 セラミック碍管、リボン型、低誘導

定格
電力

 外形寸法 (mm)

抵抗値範囲
(Ω)

A B C D E F G H I J K L M O
75W 110 25 16 30 8 150 5 18 6 166 58 1.2 6 27 0.1~8Ω
90W 90 28 18 32 8 130 5 19 6 146 60 1.2 6 27 0.1~9Ω
120W 110 28 18 32 8 150 5 19 6 166 60 1.2 6 27 0.1~12Ω
150W 140 28 18 32 8 180 5 19 6 196 60 1.2 6 27 0.1~15Ω
180W 160 28 18 32 8 200 5 19 6 216 60 1.2 6 27 0.1~18Ω
225W 195 28 18 32 10 235 5 19 6 251 60 1.2 6 27 0.1~23Ω
240W 185 35 18 36 10 225 5 19 8 245 76 1.6 6 34 0.1~24Ω
300W 210 35 24 36 12 200 5 19 8 274 76 1.6 6 34 0.3~30Ω
375W 210 40 24 38 12 250 5 20 8 274 78 1.6 6 34 0.3~38Ω
450W 260 40 25 38 12 300 5 20 8 320 78 1.6 6 34 0.3~45Ω
600W 330 40 25 38 12 370 5 20 8 395 78 1.6 6 34 0.3~60Ω
750W 330 50 25 50 12 380 6 25 9 400 100 1.6 8 40 0.3~75Ω
900W 400 50 35 50 12 450 6 25 9 470 100 1.6 8 40 0.3~90Ω
1000W 460 50 35 50 12 510 6 25 9 530 100 1.6 8 40 0.5~100Ω
1200W 460 60 40 55 15 515 6 30 10 535 110 1.6 10 50 0.5~120Ω
1500W 540 60 40 55 15 595 6 30 10 615 110 1.6 10 50 0.5~150Ω
2000W 650 65 42 62 15 702 6 30 10 722 115 1.6 10 50 0.5~200Ω
備考: 仕様変更の場合もありますので、ご注意ください

3. DQS TYPE: 75 W - 2000 W

 セラミック碍管、リボン型、半固定型

定格
電力

 外形寸法 (mm)

抵抗値範囲
(Ω)

A B C D E F G H I J K L M O
75W 110 25 16 30 8 150 5 18 6 166 58 1.2 6 27 0.1~8Ω
90W 90 28 18 32 8 130 5 19 6 146 60 1.2 6 27 0.1~9Ω
120W 110 28 18 32 8 150 5 19 6 166 60 1.2 6 27 0.1~12Ω
150W 140 28 18 32 8 180 5 19 6 196 60 1.2 6 27 0.1~15Ω
180W 160 28 18 32 8 200 5 19 6 216 60 1.2 6 27 0.1~18Ω
225W 195 28 18 32 10 235 5 19 6 251 60 1.2 6 27 0.1~23Ω
240W 185 35 18 36 10 225 5 19 8 245 76 1.6 6 34 0.1~24Ω
300W 210 35 24 36 12 200 5 19 8 274 76 1.6 6 34 0.3~30Ω
375W 210 40 24 38 12 250 5 20 8 274 78 1.6 6 34 0.3~38Ω
450W 260 40 25 38 12 300 5 20 8 320 78 1.6 6 34 0.3~45Ω
600W 330 40 25 38 12 370 5 20 8 395 78 1.6 6 34 0.3~60Ω
750W 330 50 25 50 12 380 6 25 9 400 100 1.6 8 40 0.3~75Ω
900W 400 50 35 50 12 450 6 25 9 470 100 1.6 8 40 0.3~90Ω
1000W 460 50 35 50 12 510 6 25 9 530 100 1.6 8 40 0.5~100Ω
1200W 460 60 40 55 15 515 6 30 10 535 110 1.6 10 50 0.5~120Ω
1500W 540 60 40 55 15 595 6 30 10 615 110 1.6 10 50 0.5~150Ω
2000W 650 65 42 62 15 702 6 30 10 722 115 1.6 10 50 0.5~200Ω
備考: 仕様変更の場合もありますので、ご注意ください
性能仕様
項目 準処 (測定標準) 特性
抵抗値許容差 JIS-C-5202 5-1

抵抗値

1≤R

公称

1>R

許容差

±5% (J)、±10% (K)

温度係数 JIS-C-5202 5-2 ±400PPM/ °C Max.
定格負荷 JIS-C-5202 5-4 ΔR/R≤ ±(0.5%+0.1Ω) surface temperature up 350°C Max.
短時間過負荷

JIS-C-5202 5-5

500% rated power 5 seconds

Free of appearance or structural irregularity

ΔR/R≤ ±(2%+0.1Ω)

絶縁抵抗 JIS-C-5202 5-6 500VDC 100MΩ min
耐電圧

JIS-C-5202 5-7

1000VDC 1 minute between terminal and
anchor stand

Free of appearance or structural irregularity

ΔR/R≤ ±(0.1%+0.05Ω)

端子強度 JIS-C-5202 6-1 8Kg 30 seconds Free of appearance or structural irregularity
抵抗器強度 JIS-C-5202 6-2 30Kg 30 seconds Free of appearance or structural irregularity
耐振性

JIS-C-5202 6-3

1.5m/m 10 ~ 50 ~ 10 Hz/min X-Y-Z 2 hours each

Free of appearance or structural irregularity

Surface coating crack ΔR/R≤ ±(1%+0.05Ω)

熱衝撃

JIS-C-5202 7-3

Room temp 30 minutes ON-55°C 15 minutes OFF

Resistor free of structural irregularity

ΔR/R≤ ±(1%+0.05Ω)

耐湿性

JIS-C-5202 7-5

40°C 90% RH 240 hours

Free of appearance or structural irregularity

Surface coating crack ΔR/R≤ ±(3%+0.1Ω)

耐久性

JIS-C-5202 7-10

90 minutes ON - 30 minutes OFF 500 hours

Free of appearance or structural irregularity

Surface coating crack ΔR/R≤ ±(5%+0.1Ω)

難燃性

JIS-C-5202 7-13-3-2

100% - 600% rated power load

US UL-94 flame retardation test V-0 grade noncombustible

備考

1. Resistance and resistance tolerance were tested in-house with micro resistance meter.

2. Resistor coating refers to UL-certified data provided by supplier.


注文について
DQS 2000W 32Ω J G
型別 定格電力 (W) 抵抗値範囲 (Ω) 抵抗値許容差 包装方式

DQR type

DQN type

DQS type

75W~2000W

75W~2000W

75W~2000W

 (Ω) indicates resistance value in units of ohms.

H=±3%

J=±5%

K=±10%

2-8 part assembly

G-Horizontal mount

N-No mounts

Z-Vertical mount
