薄型アルミニウム抵抗器
(GH シリーズ)






特性 :

高定格電力と超精密度
標準巻線、無誘導巻線、高抵抗値タイプ
高安定性、耐サージは 20KV まで

性能：

項目 仕様 備考

Stocks Temperature Range

使用温度範囲

 -55～+250℃

Resistance Tolerance: ±5%、±10%

抵抗許容値: ±5%、±10%

Load life under high temperature

高温負荷寿命

 ±5%

JIS C 5201-1　Rated voltage at 70℃ for 1000 hours

(4.25.1)             定格電圧 70℃、 1000 時間

Load life under high humidity

耐湿負荷寿命

 ±5%

JIS C 5201-1　Rated voltage at 40℃,95% RH for 1000 hours
(4.24)                 定格電圧 40℃、95% RH 1000 時間

Short time overload

短時間過負荷

 ±1%

JIS C 5201-1　6.25 times the rated power for 5 seconds

(4.13)　             6.25 倍定格電圧5 秒間

Temperaturecoefficient of resistance

温度係数

 ±250ppm

JIS C 5201-1　measured at room temperature and room

　　　　　　　temperature+100 ℃

                            測定: 室温、室温+100 ℃

Insulation resistancee

絶縁抵抗値

 >1,000MΩ

JIS C 5201-1　500V Insulation test 1min

(4.6.1.1)             500V 絶縁測定電圧: 1 分間




特性:



 表面温度上昇曲線　VS　定格電力

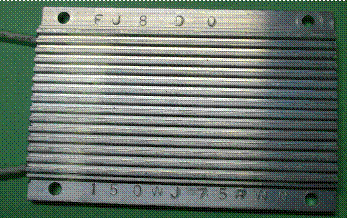

　 製品写真




　　　定格、外形寸法:



型別

定格電力
(W)

抵抗値範囲 (Ω)

最高
使用電圧

耐電圧

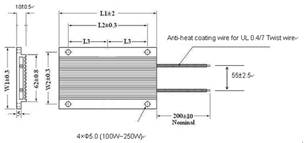

外型寸法 (mm)

標準タイプ

無誘導タイプ

L1±2

L2±0.3

W1±0.3

W2±0.3

　 GH 100

100W

1Ω～1.0KΩ

2Ω～500Ω



1,500V

90

70

80

70

   GH 150

150W

1Ω～1.2KΩ

2Ω～600Ω



1,500V

120

100

80

70

   GH 200

200W

1Ω～1.4KΩ

2Ω～700Ω



1,500V

150

130

80

70

   GH 250

250W

1Ω～1.6KΩ

2Ω～800Ω



1,500V

180

160

80

70

   GH 300

300W

1Ω～1.8KΩ

2Ω～900Ω



1,500V

210

190

80

70

   GH 400

400W

1Ω～2.0KΩ

2Ω～1KΩ



1,500V

270

250

80

70

   GH 500

500W

1Ω～2.5KΩ

2Ω～1.2KΩ



1,500V

330

310

80

70
