電流検出用抵抗器
(RGC シリーズ)




特性 :

不燃性と絶縁性を持つ安全的なデザイン
低誘導タイプは生産可能
長い安定性
顧客のニーズに対応し、特注できる

性能 : 　

ITEM 項目

SPEC仕様

REMARKS 備考

Resistance
抵抗値

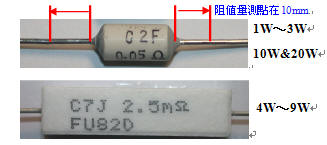

写真参照

JIS C 5201-1　　Measuring points on inner edges of 10mm
　　　　　　　　　 　測定箇所は抵抗器兩側から10mm

Load life under high temperature

高温負荷寿命

±5%

JIS C 5201-1　　Rated voltage at 70℃ for 1000 hours
(4.25.1)　　　 　　 定格電圧 70℃ 1000 時間

Resistance to damp heat
耐高温高湿

±5%

JIS C 5201-1　  Rated voltage at 40℃、95% RH for 1000 hours
(4.24)　　　　      定格電圧 40℃、95% RH 1000 時間

Temp. coeff. of resistance
温度係数

±100ppm/℃

JIS C 5201-1　  Room temp. +100℃
　　　　　　　        室温+100℃

Short time overload
短時間過負荷

±1%

JIS C 5201-1　  6.25 times the rated power for 5 seconds
(4.13)　　　　      6.25 倍定格電圧 5 秒間

Temperature cycling
温度循環

±1%

JIS C 5201-1　  5 cycles for –25℃±3℃ (30min)；room
(4.19)　　　　      temp. (30min)～ +85℃±3℃ (30min)
　　　　　　　       room temp. (30min)

　　　　　　  5回: –25℃±3℃ (30分間)；
　　　　              室温 (30分間)～ +85℃±3℃ (30分間)；
　　　　　　  　　　 室温 (30分間)

Resistance to soldering heat
はんだ耐熱

±1%

JIS C 5201-1　 260℃±5℃、10 秒間 (はんだ槽)
(4.18)　　　　      350℃±10℃ 、3.5 秒間 (液体スズ)

Insulation resistance
絶縁抵抗

>10G

JIS C 5201-1　 100V Insulation test 1min
(4.6.1.1)　　　     100V 絶縁測定電圧 1分間

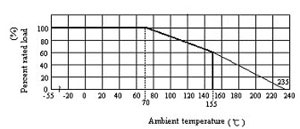

     負荷電力軽減曲線         製品写真



外形寸法 :

　  型名

定格電力
(W)

抵抗値範囲
許容差
(Ω)

最高使用電圧

最高
過負荷電圧

耐電壓

L

D φ

ι

d φ

RGC1W

1W



0.001Ω～0.1Ω
(1mΩ～100mΩ)




F (±1%)
G (±2%)
J (±5%)
K (±10%)







2,000V

7.0±1

φ 3.6±1

26±2

0.6±0.05

RGC2W

2W

11.5±1

φ 4.3±1

26±2

0.6±0.05

RGC3W

3W

12.5±1

φ 5.5±1

35±2

0.8±0.05

RGC4W

4W

18±1

φ 7.0±1

35±2

0.8±0.05

RGC5W

5W

22±1

φ 8.0±1

30±2

0.8±0.05

RGC7W

7W

22±1

φ 9.0±1

30±2

0.8±0.05

RGC9W

9W

38±1

φ 9.0±1

30±2

0.8±0.05

RGC10W

10W

37±1

φ 10±1

30±2

0.8±0.05

RGC20W

20W

42±1

φ12±1

30±2

0.8±0.05
