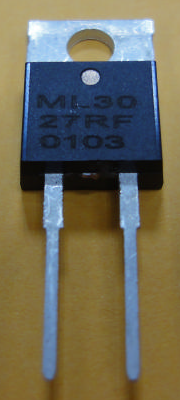

電力形チップ抵抗器
(MR シリーズ)





特性 :

高安定性皮膜あるいは金属板抵抗特性を持つ
High stability film or metal plate resistance elements
低誘導値 ( < 50nH )、測定周波 100KHz
Low inductive ( <50nH ). Test frequency 100KHz
20W、30W、35W、50W で製作可能
Available in 20W, 30W, 35W, 50W

性能 :

項目

備考

高温負荷寿命

MIL-STD-202 Method 108, Rated voltage 70℃ for 1,000 hours

耐湿性

MIL-STD-202 Method 106, Test Temp. (65℃ at 90%～95%) 240 hours

振動測定

 MIL-STD-202 Method 204, Condition D

温度循環

MIL-STD-202 Method 107, Test Condition F (-55℃～+85℃) 5 cycles

絶縁抵抗

MIL-STD-202 Method 302   (≧1000MΩ at 500V)

はんだ耐熱

MIL-STD-202 Method 210, Test Condition B (10s at 260℃)

はんだ性

MIL-STD-202 Method 208 (5s at 245℃) >95%
耐電圧 MIL-STD-202 Method 301, Test DC 2,000V 60sec.
温度係数 MIL-STD-202 Room temp.+100℃

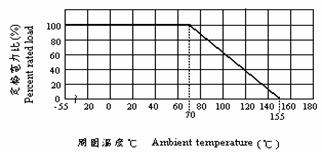

負荷電力軽減曲線

外形寸法
外形寸法

定格電力

A

±0.2

B

±0.2

C

±0.2

D Ø

±0.1

E

±1.0

F

±0.5

G

±0.2

H

 ±0.2

J

 ±0.1

K

±0.1

L

±0.1

M

±0.1

N

±0.1

P

±0.1
20W 10.1 15.0 4.5 3.6 15.5 4.0 3.0 2.75 0.5 0.75 1.5 16.0 1.3 5.08
30W 10.1 15.0 4.5 3.6 15.5 4.0 3.0 2.75 0.5 0.75 1.5 16.0 1.3 5.08
35W 10.1 15.0 4.5 3.6 15.5 4.0 3.0 2.75 0.5 0.75 1.5 16.0 1.3 5.08
50W 10.1 15.0 4.5 3.6 15.5 4.0 3.0 2.75 0.5 0.75 1.5 16.0 1.3 5.08


定格

型名

定格電力 1
定格電圧 4
温度
ヒューズ
抵抗
抵抗値範囲
許容差
温度係数
(TCR)
Heat sink 2
Free Air 3
MR-20

  20W

2.00W

500V 5.9℃/W 0.01Ω～0.09Ω ±5% ±200ppm/℃
0.1Ω～51KΩ ±1%、±5% ±150ppm/℃
MR-30 30W 2.25W 500V 4.2℃/W 0.01Ω～0.09Ω ±5% ±200ppm/℃
0.1Ω～51KΩ ±1%、±5% ±150ppm/℃
MR-35 35W

2.25W

500V 3.3℃/W 0.01Ω～0.09Ω ±5% ±200ppm/℃
0.1Ω～51KΩ ±1%、±5% ±150ppm/℃
MR-50

50W 2.50W

500V

  2.3℃/W

0.01Ω～0.09Ω ±5% ±200ppm/℃
0.1Ω～51KΩ ±1%、±5% ±150ppm/℃

※ 低温度係数（TCR）必要の場合：お問い合わせください
