超低抵抗値抵抗器 shunt (LR シリーズ)













 特性 :
小サイズで軽量化。
高はんた性。
顧客のニーズを対応し、カスタマイズできる。




















性能 :

　　　　　　　　項目

     　　　　　　　仕様

　　　　　　　　　　　　　　　　　備考

許容差

1%、2%、5%、10%

銅マンガン合金端子

銅ニッケル合金端子
温度係数

5、10、25、50、100、200ppm/℃

銅マンガン合金端子

銅ニッケル合金端子

短時間過負荷

ΔR/R≦2%

測定後、物理的な破損はなし、数値変更なし。

高温負荷寿命

ΔR/R≦3%

100％定格電力負荷
(90分起動、 30分中止、1000時間継続)

耐湿負荷寿命

ΔR/R≦2%

10％定格電力負荷

(90分起動、 30分中止、 40℃ 95% RH 250時間

はんだ耐熱

ΔR/R≦1%

260℃±5 ℃、10秒(はんだ槽)
350℃±10 ℃、3.5秒(液体スズ)

はんだ付け効果

はんだ付け面積95％

245℃±5℃ 3秒間

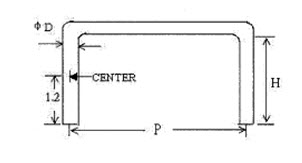

外形寸法：
Fig 1 Fig 2 Fig 3
Fig 4 Fig 5 Fig 6


φ d

(mm)

最大電流

 抵抗値範囲

φ d

(mm)

最大定格電流

 抵抗値範囲
銅マンガン合金 銅ニッケル合金 銅マンガン合金 銅ニッケル合金
0.4 2.0 70mΩ ~ 200mΩ 80mΩ ~ 220mΩ 1.2 7.0 10mΩ ~ 20mΩ 12mΩ ~ 22mΩ
0.5 2.5 50mΩ ~ 150mΩ 60mΩ ~ 165mΩ 1.3 7.5 10mΩ ~ 20mΩ 12mΩ ~ 22mΩ
0.6 3.0 50mΩ ~ 100mΩ 60mΩ ~ 110mΩ 1.4 8.0 10mΩ ~ 20mΩ 12mΩ ~ 22mΩ
0.7 4.0 30mΩ ~ 70mΩ 35mΩ ~ 75mΩ 1.5 9.0 10mΩ ~ 20mΩ 12mΩ ~ 22mΩ
0.8 4.5 20mΩ ~ 50mΩ 25mΩ ~ 55mΩ 1.6 9.5 10mΩ ~ 15mΩ 12mΩ ~ 22mΩ
0.9 5.0 20mΩ ~ 40mΩ 25mΩ ~ 40mΩ 1.8 11 5mΩ ~ 10mΩ 6mΩ ~ 11mΩ
1.0 5.5 15mΩ ~ 30mΩ 20mΩ ~ 30mΩ 2.0 12 5mΩ ~ 10mΩ 6mΩ ~ 11mΩ
1.1 6.0 15mΩ ~ 20mΩ 16mΩ ~ 22mΩ 2.3 14 3mΩ ~ 5mΩ 3.5mΩ ~ 5.5mΩ
