炭膜固定電阻器
1.適用範圍：
　本規範適用於炭膜固定電阻器 (RD)
2.使用溫度範圍：
　-55℃ ∼ +155℃
3.型別：
　本公司的炭膜電阻器分為二種，一種是標準尺寸，一種是小型尺寸。
　除小型品S1/2W用粉紅色塗料塗裝以外，其他用土黃色塗料塗裝。
4.標示與說明：

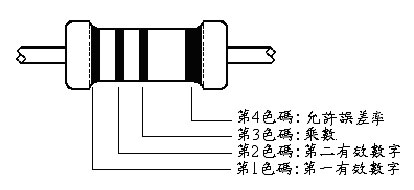

　本公司的炭膜電阻器標示以色碼表示(如圖一)。
　說明：

色碼

顏色

第1色碼

(有效數字)

第2色碼

(有效數字)

第3色碼

(乘 數)

第4色碼

(允許誤差率)

黑
0
0
1
.
棕
1
1
10
±1%
紅
2
2
100
±2%
橙
3
3
1000
.
黃
4
4
10000
.
綠
5
5
100000
±0.5%
藍
6
6
1000000
±0.25%
紫
7
7
10000000
±0.1%
灰
8
8
.
±0.05%
白
9
9
.
.
金
.
.
0.1
±5%
銀
.
.
0.01
±10%

5.外型尺寸、電壓、電阻值範圍：如下列表一所示
型別

額定

功率W

電 阻 值

範 圍 Ω

最高

使用

電壓 V

最高過

負荷

電壓 V
2
J ( ±5%)
L
Dψ
ι
dψ
標準品
1/8W
2.2∼1M
250
400
3.5±0.5
1.7±0.3
27±3
0.45±0.05
標準品
1/6W
2.2∼1M
250
400
3.5±0.5
1.7±0.3
27±3
0.45±0.05
小型品
S1/4W
2.2∼1M
250
400
3.5±0.5
1.7±0.3
27±3
0.45±0.05
標準品
1/4W
2.2∼5.1M
300
600
6.0±0.5
2.3±0.3
27±3
0.52±0.05
小型品
S1/2W
2.2∼5.1M
300
600
6.0±0.5
2.3±0.3
27±3
0.52±0.05
標準品
1/2W
2.2∼5.1M
300
700
9.0±1.0
3.2±0.5
27±3
0.56±0.05

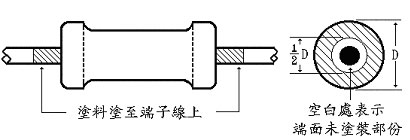

6.塗裝
　
　6.1 在電阻器的本體上塗上絕緣塗料。
　6.2 塗料塗至端子線上最多 0.5 mm。
　6.3 端面未塗裝部份，最多為端面直徑之一半，即 1/2 D。
　6.4 上述 6-2 之塗裝或 6-3 之塗裝均屬合格。

7.電氣性能
　7.1 額定功率

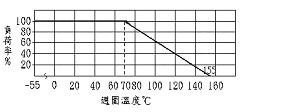

　額定功率是週圍溫度在70℃以下所能連續使用之最大功率值，當週圍溫度超過70℃時，額定
　功率由下圖的減輕曲線來決定。
　
　7.2 額定電壓
　電阻器的額定直流連續工作電壓或商用頻率近似正弦波的RMS連續工作電壓可由下列公式算
　得，若計算所得電壓超過表一所示”最高使用電壓，則以”最高使用電壓”當作額定電壓。
　　P：額定功率(W)　R：電阻值(Ω)　E：額定電壓(V)

　7.3 絕緣電阻
　儀器設備 : 絕緣電阻測試器
　電阻器的本體用錫箔紙緊包，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為一
　極，用100V 的絕緣測試器試驗，絕緣電阻必須大於1000MΩ。

　7.4 耐電壓
　儀器設備 : 耐電壓試驗器
　電阻器的本體用錫箔紙緊包好，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為
　一極，施加下表所列的電壓，保持 1 分鐘，不能有弧光、燃燒及本體被擊穿的情形。
額定功率W
1/8W
1/6W
S1/4W
1/4W
S1/2W
1/2W
耐電壓 V
300V
300V
300V
500V
500V
700V

　7.5 短時間過負荷
　儀器設備 : S.O.L.試驗裝置
　在電阻器的兩端施加 2.5 倍的額定電壓，當所加的電壓超過下表的範圍時，以下表的電壓施
　加，保持 5 秒鐘，置於室溫30分鐘以上，量測電阻值與試前值比較，允許變化量為：
　±(1%+0.05Ω)
額定功率
1/8W
1/6W
S1/4W
1/4W
S1/2W
1/2W
最高電壓
400V
400V
400V
600V
600V
700V

　7.6 斷續過負荷 (公稱電阻值 100Ω 以上適用)
　儀器設備 : 斷續過負荷試驗裝置
　將電阻器水平安置於室驗盤上，加 Y 倍額定電壓，1 秒鐘 ON，25 秒鐘 OFF，
　次後，室溫中放置 30 分鐘以上，再量測試後值，其試後值對其試前值的允許變化量為：
　G±(1%+0.05Ω) 其所加電壓最高不得超過下表所示電壓。
額定功率
1/8W
1/6W
S1/4W
1/4W
S1/2W
1/2W
最高電壓
500V
500V
500V
750V
750V
1000V
倍率 Y
3
3
3
4
4
4

8.環境試驗
　8.1 負荷壽命
　儀器設備 : 高溫爐、直流電源供應器
　將電阻器安裝在試驗盤上，電阻體相互間的溫度不能影響，放置在70±2℃的恒溫槽中，加
　額定直流電壓90分ON，30分OFF， 小時，在240、480、720、1,000小時量測，量
　測前必須取出放置於室溫中30分鐘以上才量測，各階段的量測 值對試前值的允許變化量為
　±(5%+0.1Ω) ，外觀上不能有顯著異常且標示易於判讀。

　8.2 耐濕負荷
　儀器設備 : 恆溫恆濕箱、直流電源供應器
　將電阻器安裝在試驗盤上，置於40±2℃、90∼95%相對濕度的恒溫恒濕箱中，電阻器相互
　間的溫度不能影響，避免水滴直接滴在試品上，加額定直流電壓 90 分 ON，30 分 OFF，
　小時，取出放置室溫中 1 小時，量測阻值與試前值比較，允許變化量為:±(5%+0.1Ω)
　，外觀上不能有顯著異常且標示易於判讀。

　8.3 溫度係數
　儀器設備 : 高溫爐
　在室溫中量測阻值後，置於室溫+100℃ 的恒溫槽中 30∼45 分鐘，於此溫度中測量，所得
　之值與試前值比較，依下列公式計算，允許變化量如下表。
　
　R =試溫中的阻值 　T =試溫 　Ro =室溫中的阻值 　To =室溫
額定功率
溫度係數TCR
+350∼-450
0∼-700
0∼-1000
0∼-1500
1/8W、1/6W
2.2∼47K
51K∼100K
110K∼330K
360K∼1M
S1/4W
2.2∼47K
51K∼100K
110K∼330K
360K∼1M
1/4W
2.2∼100K
110K∼330K
360K∼1M
1.1M∼5.1M
S1/2W
2.2∼91K
100K∼1.5M
1.6M∼5.1M
.
1/2W
2.2∼100K
110K∼1M
1.1M∼2.2M
2.4M∼5.1M

　8.4 溫度循環
　儀器設備 : 高溫爐、低溫槽
　將電阻器放置在 -55℃低溫槽中 30 分鐘，取出放置室溫中2∼3分鐘再放進 +85℃高溫槽中
　30分鐘，取出放置室溫中 2∼3 分鐘，以上步驟為一週，如此循環 5 次 ，置室溫中 90分鐘
　，量測電阻值與試前值比較，允許變化量為 ±(1%+0.05Ω)，外觀上不能有顯著異常且標示
　易於判讀。

9.機械性能
　9.1 焊錫耐熱
　儀器設備 : 焊錫槽
　先量電阻值，將電阻器離本體 6±0.5mm 以下的端子線浸入助焊劑 5∼10 秒，取出再浸入
　350±10℃的熔錫中3±0.5 秒，放置於室溫中至少 1 小時，量測電阻值與試前值比較，允許
　變化量為 ±(1%+0.05Ω)。

　9.2 焊錫效果
　儀器設備 : 焊錫槽
　將電阻器離本體 3±0.5mm 以下的端子線浸入助焊劑 5∼10 秒，取出再浸入 245±5 ℃的熔錫
　中 3±0.5 秒，取出用目視檢查，端子線表面焊錫覆蓋在 95% 以上，焊錫成份為：錫銅合金
　(錫 99.7%、銅0.3%)。

　9.3 端子強度　9.3.1 拉力試驗
　儀器設備 : 重量規
　把電阻器固定，於端子線引出的方向徐徐施加 1.0kg (0.45φ,0.55φ,0.60φ 端子線)，保持30秒
　鐘，端子線不得斷裂或脫落，其電阻值之變化量為： ±(1%+0.05Ω)。
　
　9.3 端子強度　9.3.2 扭轉試驗
　儀器設備 : 扭轉機
　在離電阻體 6.4mm 處，以 (a) 圖的方法，將端子線折彎 90°角，曲率半徑在 0.75mm∼
　0.80mm 之間，端子線彎曲 1.2±0.4mm 處，用夾具固定，電阻體 由可轉動 360°角的夾具夾
　住，照 (b) 圖的方法裝置好後，電阻體轉動 360° 再逆轉 360°回到原點為一週，旋轉速度為
　360°5 秒鐘，0.45φ, 0.55φ線旋轉1週,0.60φ線旋轉1.5週，試驗後，端子線不能脫落或扭斷，
　電阻值之允許 變化量為 ±(1%+0.05Ω)。
