| 1.適用範圍： |
| 本規範適用於水泥電阻器 (RG)。 |
| 2.使用溫度範圍： |
| -55℃ ∼ +155℃。 |
| 3.型別： |
| 本公司的水泥電阻器分為二種，一種是繞線 (RGW)，一種是氧化皮膜 (RGF)。 |
| 4.標示與說明：如 (圖一) |
 |
| |
| 5.外型尺寸、電壓、電阻值範圍：如下表一∼表六所示
(單位：mm) |

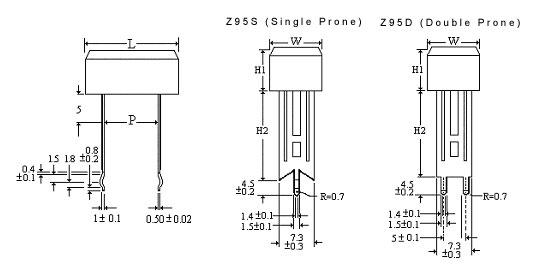

| 5.1 Z Type |
 |
|
額定
功率W |
型別 |
電 阻 值
範 圍 Ω |
最高
使用
電壓 V |
最高過
負荷
電壓 V |
外形尺寸(如圖一) |
|
J ( ±5%) |
W |
L |
HI |
H2 |
P |
|
3 |
RGW |
0.1∼100Ω |
|
|
10±1 |
25±1.5 |
10±1 |
|
9.5±1.5 |
|
RGF |
4Ω∼39KΩ |
350 |
1000 |
|
5 |
RGW |
0.1∼100Ω |
|
|
10±1 |
28±1.5 |
10±1 |
15±1.5 |
|
RGF |
4Ω∼50KΩ |
350 |
1000 |
|
7 |
RGW |
0.1∼100Ω |
|
|
10±1 |
36±1.5 |
10±1 |
20±1.5 |
|
RGF |
4Ω∼100KΩ |
500 |
1500 |
|
10 |
RGW |
0.1∼100Ω |
|
|
10±1 |
48±1.5 |
10±1 |
32±1.5 |
|
RGF |
4Ω∼100KΩ |
750 |
1500 |
|
15 |
RGW |
0.1∼100Ω |
|
|
12.5±1 |
48±1.5 |
12±1 |
32±1.5 |
|
RGF |
4Ω∼100KΩ |
1000 |
1500 |
|
20~25 |
RGW |
0.1∼100Ω |
|
|
15±1 |
60±1.5 |
13±1 |
42±1.5 |
|
RGF |
4Ω∼100KΩ |
1000 |
1500 | |
| |
| 5.2 P Type (表二，單位：mm) |
|
|
|
額定功率 |
型別 |
電 阻 值
範圍 |
最高使用
電壓（V) |
最高過負荷
電壓（V） |
W |
H |
L |
dφ |
ι |
|
1W |
RGW |
0.1~82Ω |
|
|
6.5±1.0 |
6.5±1.0 |
14±1.0 |
0.6±0.05 |
23±3 |
| RGF |
4Ω~39K |
150 |
400 |
|
2W |
RGW |
0.1~100Ω |
|
|
7.0±1.0 |
7.0±1.0 |
18±1.0 |
0.6±0.05 |
23±3 |
| RGF |
4Ω~39K |
150 |
500 |
|
3W |
RGW |
0.1~100Ω |
|
|
8.0±1.0 |
8.0±1.0 |
22±1.5 |
0.8±0.05 |
33±3 |
| RGF |
4Ω~39K |
350 |
1000 |
|
5W |
RGW |
0.1~100Ω |
|
|
10±1.0 |
9.0±1.0 |
22±1.5 |
0.8±0.05 |
33±3 |
| RGF |
4Ω~50K |
350 |
1000 |
|
7W |
RGW |
0.1~100Ω |
|
|
10±1.0 |
9.0±1.0 |
35±1.5 |
0.8±0.05 |
33±3 |
| RGF |
4Ω~100K |
500 |
1500 |
|
10W |
RGW |
0.1~100Ω |
|
|
10±1.0 |
9.0±1.0 |
48±1.5 |
0.8±0.05 |
30±3 |
| RGF |
4Ω~100K |
750 |
1500 |
|
15W |
RGW |
0.1~100Ω |
|
|
12.5±1.0 |
11.5±1.0 |
48±1.5 |
0.8±0.05 |
30±3 |
| RGF |
4Ω~100K |
1000 |
1500 |
|
20W~25W |
RGW |
0.1~100Ω |
|
|
14±1.0 |
13.5±1.0 |
60±1.5 |
0.8±0.05 |
30±3 |
| RGF |
4Ω~100K |
1000 |
1500 | |
| |

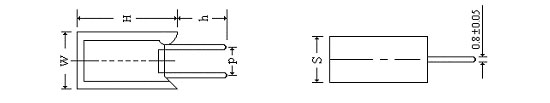

| 5.3 M Type (表三，單位：mm) |
 |
|
額定功率 |
H |
W |
S |
H |
P |
|
2W |
20 ±1.5 |
11 ±1.0 |
7 ±1.0 |
3.5±1 |
|
|
3W |
25 ±1.5 |
12 ±1.0 |
8 ±1.0 |
3.5±1 |
|
|
5W |
25 ±1.5 |
13 ±1.0 |
9 ±1.0 |
3.5±1 |
|
|
7W |
39 ±1.5 |
13 ±1.0 |
9 ±1.0 |
3.5±1 |
|
|
10W |
51 ±1.5 |
13 ±1.0 |
9 ±1.0 |
3.5±1 |
|
|
15W |
35 ±1.5 |
16 ±1.0 |
12 ±1.0 |
3.5±1 |
| |
| |

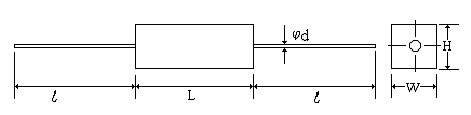

| 5.4 T Type (表四，單位：mm) |
|
|
|
額定功率 |
W |
H |
L |
t |
I |
|
5W |
10 ±1.0 |
9 ±1.0 |
22 ±1.5 |
1.5 ±0.5 |
33±3 |
|
7W |
10 ±1.0 |
9 ±1.0 |
35 ±1.5 |
3.0 ±0.5 |
33±3 |
|
10W |
10 ±1.0 |
9 ±1.0 |
48 ±1.5 |
3.0 ±0.5 |
30±3 | |
| |

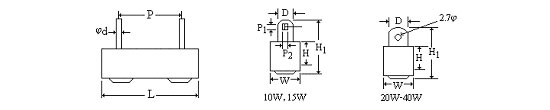

| 5.5 S Type (表五，單位：mm) |
 |
|
額定功率 |
L |
H |
HI |
K |
h |
|
7W |
46 ±1.5 |
28 ±0.5 |
7.0 ±0.5 |
6.5 ±0.5 |
4.0±0.3 |
|
10W |
60 ±1.5 |
28 ±0.5 |
7.0 ±0.5 |
20 ±0.5 |
4.0±0.3 | |
| |

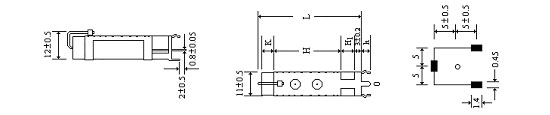

| 5.6 H Type (表六，單位：mm) |
 |
|
額定功率 |
W |
H |
L |
P |
HI |
D |
P1 |
P2 |
|
10W |
10.0±1 |
10.0±1 |
48.0±1.5 |
32.0±1 |
21.0±1 |
5.0±0.5 |
2.5±0.2 |
1.7±0.2 |
|
15W |
12.5±1 |
11.5±1 |
48.0±1.5 |
32.0±1 |
21.0±1 |
5.0±0.5 |
2.5±0.2 |
1.7±0.2 |
|
20W |
14.5±1 |
13.5±1 |
60.0±1.5 |
42.0±1 |
24.0±1 |
6.0±0.5 |
3.0±0.2 |
2.5±0.2 |
|
30W |
19.0±1 |
19.0±1 |
75.0±1.5 |
55.0±2 |
31.0±1 |
7.5±0.5 |
. |
. |
|
40W |
19.0±1 |
19.0±1 |
90.0±1.5 |
67.0±2 |
31.0±1 |
7.5±0.5 |
. |
. | |
| |
| 6.電氣性能 (JIS C 5201-1) |
| 6.1 額定功率 |

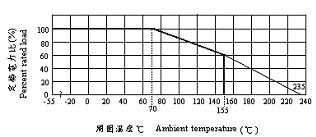

| 額定功率是週圍溫度在70℃以下所能連續使用之最大功率值，當週圍溫度超過70℃時，額定 |
| 功率由下圖的減輕曲線來決定。 |
 |
| 6.2 額定電壓 |
| 電阻器的額定直流連續工作電壓或商用頻率近似正弦波的RMS連續工作電壓可由下列公式算 |
| 得，若計算所得電壓超過表一所示”最高使用電壓，則以”最高使用電壓”當作額定電壓。 |
 P：額定功率(W) R：電阻值(Ω) E：額定電壓(V) |
| |
| 6.3 絕緣電阻 |
| 儀器設備 : 絕緣電阻測試器 |
| 電阻器的本體用錫箔紙緊包，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為一 |
| 極，用500V 的絕緣測試器試驗，絕緣電阻必須>100MΩ。 |
| |
| 6.4 耐電壓 |
| 儀器設備 : 耐電壓試驗器 |
| 電阻器的本體用錫箔紙緊包好，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為 |
| 一極，施加1000V的電壓，保持 1 分鐘，不能有弧光、燃燒及本體被擊穿的情形。 |
| |
| 6.5 短時間過負荷 |
| 儀器設備 : S.O.L.試驗裝置 |
在電阻器的兩端施加  電壓，保持 5
秒鐘後，置於室溫 30 分鐘以上，量測電阻值與 |
| 試前值比較，允許變化量為±(1%+0.05Ω)。上限電壓(如表二、三)之最高過負荷電壓。 |
| |
| 7.環境試驗 (JIS C 5201-1) |
| 7.1 負荷壽命 |
| 儀器設備 : 高溫爐、直流電源供應器 |
| 將電阻器安裝在試驗盤上，電阻體相互間的溫度不能影響，放置在70±3℃的恒溫槽中，加 |
額定直流電壓90分ON，30分OFF，
小時，在240、480、720、1,000小時量測，量 |
| 測前必須取出放置於室溫中30分鐘以上才量測，各階段的量測 值對試前值的允許變化量為 |
| ±(5%+0.1Ω) ，外觀上不能有顯著異常且標示易於判讀。 |
| |
| 7.2 耐濕性 |
| 儀器設備 : 恆溫恆濕箱 |
| 將電阻器放置於 40±2℃、90∼95% 相對濕度的恆溫恆濕箱中
56天，取出放置室溫中1∼4 |
| 小時，量測阻值與試前值比較，允許變化量為
±(1%+0.05Ω)，外觀上不能有顯著異常且標示 |
| 易於判讀。 |
| |
| 7.3 溫度係數 |
| 儀器設備 : 高溫爐 |
| 在室溫中量測阻值後，置於室溫+100℃ 的恒溫槽中 30∼45 分鐘，於此溫度中測量，所得 |
| 之值與試前值比較，依下列公式計算，允許變化量為R≦1Ω：±600 PPM/℃ |
| R > 1Ω：±350 PPM/℃ |
 |
| R =試溫中的阻值 T =試溫 Ro =室溫中的阻值 To =室溫 |
| |
| 7.4 高溫試驗 |
| 儀器設備：高溫爐 |
| 在室溫中量測阻值後，置於高溫爐155℃中1,000小時，取出放置室溫中1 小時後，再量測電 |
| 阻值與試前值比較。允許變化量為 ±(5%+0.1Ω) 外觀上不能有顯著異常且標示易於判讀。 |
| |
| 7.5 溫度循環 |
| 儀器設備 : 高溫爐、低溫槽 |
| 將電阻器放置在 -55℃低溫槽中30分鐘，取出放置室溫中30分鐘再放進 +85℃高溫槽中 |
| 30分鐘，取出放置室溫中 30 分鐘，以上步驟為一週，如此循環 5 次 ，置室溫中
90分鐘 |
| ，量測電阻值與試前值比較，允許變化量為 ±(1%+0.05Ω)，外觀上不能有顯著異常且標示 |
| 易於判讀。 |
| |
| 8.機械性能 |
| 8.1 焊錫耐熱 |
| 儀器設備 : 焊錫槽 |
| 先量電阻值，將電阻器離本體 4±0.8mm 以下的端子線浸入260±5℃的熔錫中10±1
秒(波焊); |
| 350±10℃、３.5±0.5秒(手焊)，放置於室溫中至少 1
小時，量測電阻值與試前值比較，允許變 |
| 化量為 ±(1%+0.05Ω)。 |
| |
| 8.2 焊錫效果 |
| 儀器設備 : 焊錫槽 |
| 將電阻器離本體 4±0.8mm 以下的端子線浸入助焊劑 5∼10 秒，取出再浸入 245±5
℃的熔錫 |
| 中 5±0.5 秒，取出用目視檢查，端子線表面焊錫覆蓋在 95%
以上，焊錫成份為：錫銅合金 |
| (錫 99.7%、銅0.3%)。 |
| |
| 8.3 端子強度 8.3.1 拉力試驗 |
| 儀器設備 : 重量規 |
| 把電阻器固定，於端片引出的方向徐徐施加 4kg，保持 30
秒鐘，端子線不得斷裂或脫落， |
| 其電阻值之變化量不得超過
±(1%+0.05Ω)。 |
