氧化金屬皮膜電阻器

1.適用範圍：
　本規範適用於氧化金屬皮膜電阻器。
2.使用溫度範圍：
　-55℃ ∼ +155℃。
3.型別：
　本公司的氧化金屬皮膜電阻器分為三種，一種是標準尺寸（RSU），一種是小型尺寸（RSS）
　，一種是超小型品尺寸（RSP），此三種尺寸原則上是以塗料的顏色來區分。
　標準尺寸電阻器用灰色塗料塗裝
　小型尺寸電阻器用粉紅色塗料塗裝
　超小型品電阻器用粉紅色塗料塗裝

4.標示與說明：
　本公司的氧化金屬皮膜電阻器標示分為二種，一是耐熱墨水印刷表示，二是色碼表示
　，除了1/4W、S1/2W以及客戶需求用色碼表示，其它則以耐熱墨水印刷表示

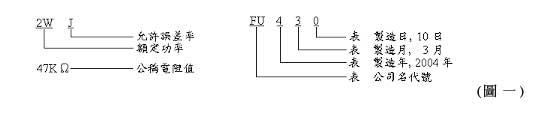

　耐熱墨水印刷表示 --（如圖一）

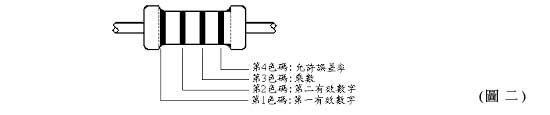

　色碼表示 --（如圖二）　
　說明：

色碼

顏色

第1色碼

(有效數字)

第2色碼

(有效數字)

第3色碼

(乘 數)

第4色碼

(允許誤差率)

黑
0
0
1
.
棕
1
1
10
±1%
紅
2
2
100
±2%
橙
3
3
1000
.
黃
4
4
10000
.
綠
5
5
100000
±0.5%
藍
6
6
1000000
±0.25%
紫
7
7
10000000
±0.1%
灰
8
8
.
±0.05%
白
9
9
.
.
金
.
.
0.1
±5%
銀
.
.
0.01
±10%

　※允許變化量：依下表之容許差（Tolerance）為試驗依循

記號

Tolerance

長期試驗后之允許變化量

短期試驗后之允許變化量

A

0.05%

±(0.05%+0.01Ω)

±(0.01%+0.01Ω)

B

0.10%

±(0.10%+0.01Ω)

±(0.02%+0.01Ω)

C

0.25%

±(0.25%+0.05Ω)

±(0.05%+0.01Ω)

D

0.50%

±(0.5%+0.05Ω)

±(0.1%+0.01Ω)

F

1%

±(1%+0.05Ω)

±(0.25%+0.05Ω)

G

2%

±(2%+0.1Ω)

±(0.5%+0.05Ω)

H

3%

±(3%+0.1Ω)

±(0.5%+0.05Ω)

J

5%

±(5%+0.1Ω)

±(1%+0.05Ω)

K

10%

±(10%+0.5Ω)

±(2%+0.1Ω)

　＊長期試驗后之允許變化量：含負荷壽命試驗＆耐濕負荷壽命試驗＆斷續過負荷試驗.
　＊短期試驗后之允許變化量：除上述３項之外；其他均屬短期試驗.

5.外型尺寸、電壓、電阻值範圍：如下列表一所示

額定功率

W
型別

電 阻 值

範 圍 Ω

最高

使用

電壓 V

最高過

負荷

電壓 V
2
J ( ±5%)
L
Dψ
ι
dψ
1/4
標準品
0.1∼910K
250
500
6±0.3
2.4±0.1
28±2
0.6±0.05
1/2
小型品
0.1∼910K
250
500
6±0.3
2.4±0.1
28±2
0.6±0.05
標準品
0.1∼470K
250
500
9±0.5
3.0±0.5
30±3
0.6±0.05
1
超小型品
0.1 ~ 910K
250
500
6±0.3
2.4±0.1
28±2
0.6±0.05
小型品
0.1∼470K
350
600
9±0.5
3.0±0.5
30±3
0.6±0.05
0.8±0.05
標準品
0.1∼750K
350
700
4.0±0.5
38±3
0.8±0.05
2
超小型品
0.1 ~ 470K
250
500
9±0.5
3.0±0.5
30±3
0.8±0.05
小型品
0.1∼750K
350
700
4.0±0.5
38±3
0.8±0.05
標準品
0.1∼330K
350
700
5.5±0.5
38±3
0.8±0.05
3
超小型品
0.1 ~ 750K
350
600
4.0±0.5
38±3
0.8±0.05
小型品
0.1∼330K
350
700
5.5±0.5
38±3
0.8±0.05
標準品
0.1∼100K
500
1000
8.5±0.5
38±3
0.8±0.05
5
小型品
0.1∼100K
500
1000
8.5±0.5
38±3
0.8±0.05
小型品
0.1∼47K
500
1000
如"外形尺寸規範"高腳 H 型(H15、H25)
7
小型品
0.1∼10K
500
1000
如"外形尺寸規範"高腳 F 型
　＊RSP 2W ( FT型 用0.6φ+色環 )
　※ 1.7×5.2φ≦33K(使用M.O皮膜；>33K 使用M.F皮膜)
　※ 2×8φ∼4.5×14φ≦150K(使用M.O皮膜；>150K 使用M.F皮膜)

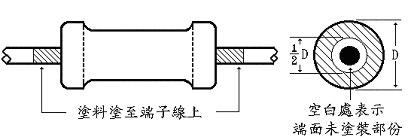

6.塗裝
　
　6.1 在電阻器的本體上塗上不燃性塗料。
　6.2 塗料塗至端子線上最多 1.5 mm。
　6.3 端面未塗裝部份，最多為端面直徑之一半，即 1/2 D。
　6.4 上述 6-2 之塗裝或 6-3 之塗裝均屬合格。

7.電氣性能
　7.1 額定功率

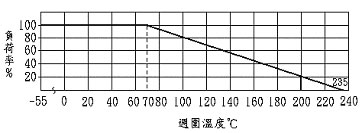

　額定功率是週圍溫度在70℃以下所能連續使用之最大功率值，當週圍溫度超過70℃時，額定
　功率由下圖的減輕曲線來決定。
　
　7.2 額定電壓
　電阻器的額定直流連續工作電壓或商用頻率近似正弦波的RMS連續工作電壓可由下列公式算
　得，若計算所得電壓超過表一所示”最高使用電壓，則以”最高使用電壓”當作額定電壓。
　　P：額定功率(W)　R：電阻值(Ω)　E：額定電壓(V)

　7.3 絕緣電阻
　儀器設備 : 絕緣電阻測試器
　電阻器的本體用錫箔紙緊包，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為一
　極，用500V 的絕緣測試器試驗，絕緣電阻必須大於1000MΩ。

　7.4 耐電壓
　儀器設備 : 耐電壓試驗器
　電阻器的本體用錫箔紙緊包好，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為
　一極，施加下表所列的電壓，保持 1 分鐘，不能有弧光、燃燒及本體被擊穿的情形。
1/4
1/2
1
2
3
5
7
標 準 品
250V
250V
350V
350V
500V
----
----
小 型 品
----
250V
350V
350V
350V
500V
----
超小型品
----
----
250V
250V
350V
----
----
特殊(高腳)
----
----
----
----
----
800V
800V

　7.5 短時間過負荷
　儀器設備 : S.O.L.試驗裝置
　在電阻器的兩端施加 2.5 倍的額定電壓，當所加的電壓超過下表的範圍時，以下表的電壓施
　加，保持 5 秒鐘，置於室溫 30 分鐘以上，量測電阻值與試前值比較，允許變化量為：
　±(1%+0.05Ω)、超小型品：±(10%+0.1Ω)。

1/4
1/2
1
2
3
5
7
標 準 品
500V
500V
700V
700V
1000V
----
----
小 型 品
----
500V
600V
700V
700V
1000V
----
超小型品
----
----
500V
500V
600V
----
----
特殊(高腳)
----
----
----
----
----
1000V
1000V

　7.6 斷續過負荷 (公稱電阻值 100Ω 以上適用)
　儀器設備 : 斷續過負荷試驗裝置
　將電阻體放入 55±2℃ 相對濕度 20% 以下之恒溫爐中 24±4 小時，取出放置室溫中 30 分鐘後
　測其阻值，然後將電阻器水平安置，相互間距離50mm 以上，加 3 倍額定電 壓，1 秒鐘 ON，
　25 秒鐘 OFF， 次後，室溫中放置 30 分鐘以上，再量測試後值，其試後值對其試前
　值的允許變化量為標準品：±(5%+ 0.1Ω)其所加電壓最高不得超過下表所
　示電壓。
1/4
1/2
1
2
3
5
7
標 準 品
500V
500V
750V
750V
1500V
----
----
小 型 品
----
500V
750V
750V
750V
1500V
----
超小型品
----
----
500V
500V
750V
----
----
特殊(高腳)
----
----
----
----
----
1500V
1500V

　7.7 不燃性
　儀器設備 : 交流電源供應器
　以額定功率之2倍、4倍、8倍、16倍、32倍的電壓，對同一電阻器依序各施加1 分鐘，不能有
　弧光、燃燒或熔化發生，但當施加電壓超過10 倍之額定功率時，則允許有弧光及燃燒發生，
　但其時間不得超過 5 秒，且燃燒之火焰不得高於 3.5mm，上述電壓不能超過下表所列之最高
　使用電壓的 4 倍。
1/4
1/2
1
2
3
5
7
標 準 品
250V
250V
350V
350V
500V
----
----
小 型 品
----
250V
350V
350V
350V
500V
----
超小型品
----
----
250V
250V
350V
----
----
特殊(高腳)
----
----
----
----
----
500V
500V

8.環境試驗
　8.1 負荷壽命
　儀器設備 : 高溫爐、直流電源供應器
　將電阻器安裝在試驗盤上，電阻體相互間的溫度不能影響，放置在70±3℃的恒溫槽中，加
　額定直流電壓90分ON，30分OFF， 小時，在240、480、720、1,000小時量測，量
　測前必須取出放置於室溫中30分鐘以上才量測，各階段的量測 值對試前值的允許變化量為
　±(5%+0.1Ω) ，超小型品：±(30%+0.1Ω)，外觀上不能有顯著異常且標示易於判讀。

　8.2 耐濕性
　儀器設備 : 恆溫恆濕箱
　將電阻器放置於 40±2℃、90∼95% 相對濕度的恆溫恆濕箱中 240±4 小時，取出放 置室溫中
　 1∼4 小時，量測阻值與試前值比較，允許變化量為 ±(1%+0.05Ω)，外觀上不能有顯著異常且
　標示易於判讀。

　8.3 耐濕負荷
　儀器設備 : 恆溫恆濕箱、直流電源供應器
　將電阻器安裝在試驗盤上，置於40±2℃、90∼95%相對濕度的恒溫恒濕箱中，電阻器相互
　間的溫度不能影響，避免水滴直接滴在試品上，加額定直流電壓 90 分 ON，30 分 OFF，
　小時，在 240、1,000小時量測，取出放置室溫中 1 小時，量測阻值 與試前值比較，
　允許變化量為 ±(5%+0.1Ω)，超小型品：±( 30%+ 0.1Ω)，外觀上不能有顯著異常且標示易於判讀。

　8.4 溫度係數
　儀器設備 : 高溫爐
　在室溫中量測阻值後，置於室溫+100℃ 的恒溫槽中 30∼45 分鐘，於此溫度中測量，所得
　之值與試前值比較，依下列公式計算，允許變化量為 ±350 PPM/℃。
　
　R =試溫中的阻值 　T =試溫 　Ro =室溫中的阻值 　To =室溫

　8.5 溫度循環
　儀器設備 : 高溫爐、低溫槽
　將電阻器放置在 -25℃低溫槽中30分鐘，取出放置室溫中30分鐘再放進 +85℃高溫槽中
　30分鐘，取出放置室溫中 30 分鐘，以上步驟為一週，如此循環 5 次 ，置室溫中 90分鐘
　，量測電阻值與試前值比較，允許變化量為 ±(1%+0.05Ω)，超小型品：±(２%+0.1Ω)
　， 外觀上不能有顯著異常且標示易於判讀。

　8.6 低溫貯存
　儀器設備 ： 低溫槽
　將電阻器放置室溫中 30 分鐘以上，然後量測其試前值，再將試品放入試驗槽中徐徐降溫至
　-25±3℃ 維持小時。然後將槽中溫度徐徐上升至室溫，取出電阻器，放置室溫中1∼2
　小時，量測其試後值，其試後值比較試前值之允許變化量為 ±(1% +0.05Ω)，外觀上不能有
　顯著異常且標示易於判讀(試驗中若有水滴滴在電阻器表面， 必須將其完全除去)。

　8.7 耐熱性
　儀器設備 : 高溫爐
　將電阻器放置於200℃恒溫爐中2小時，取出放置在室溫中 1 小時後，量測阻值與試前值允
　許變化量為:±(1%+0.05Ω)，外觀捺印不能有界樣。

9.機械性能
　9.1 焊錫耐熱
　儀器設備 : 焊錫槽
　先量電阻值，將電阻器離本體 4±0.8mm 以下的端子線浸入260℃的熔錫中10±1 秒(波焊);
　350±10℃、３.5±0.5秒(手焊)，放置於室溫中至少 1 小時，量測電阻值與試前值比較，允
　許變化量為 ±(1%+0.05Ω)。

　9.2 焊錫效果
　儀器設備 : 焊錫槽
　將電阻器離本體 4±0.8mm 以下的端子線浸入助焊劑 5∼10 秒，取出再浸入 245±5 ℃的熔錫
　中 5±0.5 秒，取出用目視檢查，端子線表面焊錫覆蓋在 95% 以上，焊錫成份為：錫銅合金
　(錫 99.7%、銅0.3%)。

　9.3 端子強度　9.3.1 拉力試驗
　儀器設備 : 重量規
　把電阻器固定，於端子線引出的方向徐徐施加2.5kg(0.8φ端子線)，1.0kg(0.6φ端子線)，4kg
　(破5端片)，保持 30 秒鐘，端子線不得斷裂或脫落，其電阻值之變化量為 ±(1%+0.0.5Ω)。

　9.3 端子強度　9.3.2 扭轉試驗
　儀器設備 : 扭轉機
　在離電阻體 6.4mm 處，以 (a) 圖的方法，將端子線折彎 90°角，曲率半徑在 0.75mm∼
　0.80mm 之間，端子線彎曲 1.2±0.4mm 處，用夾具固定，電阻體 由可轉動 360°角的夾具夾
　住，照 (b) 圖的方法裝置好後，電阻體轉動 360° 再逆轉 360°回到原點為一週，旋轉速度為
　360°5 秒鐘，0.8φ線旋轉3週,0.60φ線旋轉1.5週，試驗後，端子線不能脫落或扭斷，電阻值
　之允許 變化量為 ±(1%+0.05Ω)。
