1.適用範圍：
　本規範適用於：防爆保險絲電阻器 (RFB)。
2.使用溫度範圍：
　-40℃ ∼ +155℃。

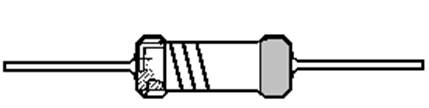

3.型別：
　本公司的防爆保險絲電阻器為套上瓷管。
4.標示與說明：
　本公司的防爆保險絲電阻器標示分為二種，一是耐熱墨水印刷表示，二是色碼表示
　，除了1/4W、S1/2W以及客戶需求用色碼表示，其它則以耐熱墨水印刷表示

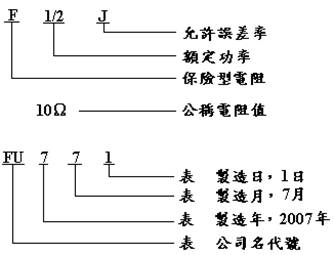

　耐熱墨水印刷表示 --（如圖一）

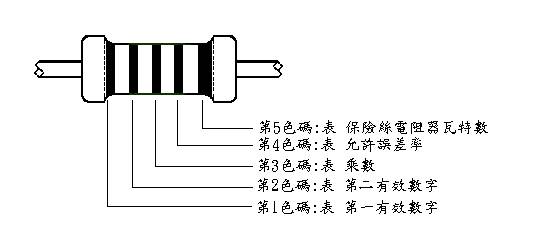

　色碼表示 --（如圖二）　

(圖一)
色碼表示(圖二)
※RFB 色環最後一條加粗

　說明：

色碼

顏色

第1色碼

(有效數字)

第2色碼

(有效數字)

第3色碼

(乘 數)

第4色碼

(允許誤差率)

第5色碼

(瓦 特)

黑

0

0

1



1/4W

棕

1

1

10

±1%



紅

2

2

100

±2%

1W

橙

3

3

1000



1/2W

黃

4

4

10000



2W

綠

5

5

100000

±0.5%

H2W

藍

6

6

1000000

±0.25%



紫

7

7

10000000

±0.1%



灰

8

8



±0.05%



白

9

9







金





0.1

±5%



銀





0.01

±10%




　※允許變化量：依下表之容許差（Tolerance）為試驗依循

記號

Tolerance

長期試驗后之允許變化量

短期試驗后之允許變化量

A

0.05%

±(0.05%+0.01Ω)

±(0.01%+0.01Ω)

B

0.10%

±(0.10%+0.01Ω)

±(0.02%+0.01Ω)

C

0.25%

±(0.25%+0.05Ω)

±(0.05%+0.01Ω)

D

0.50%

±(0.5%+0.05Ω)

±(0.1%+0.01Ω)

F

1%

±(1%+0.05Ω)

±(0.25%+0.05Ω)

G

2%

±(2%+0.1Ω)

±(0.5%+0.05Ω)

H

3%

±(3%+0.1Ω)

±(0.5%+0.05Ω)

J

5%

±(5%+0.1Ω)

±(1%+0.05Ω)

K

10%

±(10%+0.5Ω)

±(2%+0.1Ω)

　＊長期試驗后之允許變化量：含負荷壽命試驗＆耐濕負荷壽命試驗＆斷續過負荷試驗.
　＊短期試驗后之允許變化量：除上述３項之外；其他均屬短期試驗.

5.外型尺寸、電壓、電阻值範圍：如下列表一所示

額定功率

W

電 阻 值

範 圍 Ω

最高

使用

電壓 V

最高過

負荷

電壓 V
2
L
Dψ
ι
dψ

1/4

0.1∼1.5K

250

500

7.0 ±0.5

3.6±0.1

28±2

0.6±0.05

1/2

0.1∼1.5K

250

500

9.5±0.5

4.3±0.1

28±2

0.6±0.05

1

0.12∼3.6K

350

600

9.5±0.5

4.3±0.1

28±2

0.6±0.05

2

0.18∼6.8K

350

700

11.5±0.1

5.5±0.1

36±2

0.8±0.05

H2

0.18∼6.8K

350

700

13.8±0.1

5.5±0.1

36±2

0.8±0.05


6.塗裝
　
　6.1塗料塗至端子線上最多1mm。

7.電氣性能 (JIS C 5201-1)
　7.1 額定功率

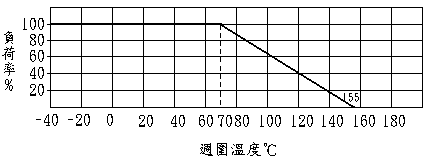

　額定功率是週圍溫度在70℃以下所能連續使用之最大功率值，當週圍溫度超過70℃時，額定
　功率由下圖的減輕曲線來決定。
　
　7.2 額定電壓
　電阻器的額定直流連續工作電壓或商用頻率近似正弦波的RMS連續工作電壓可由下列公式算
　得，若計算所得電壓超過表一所示”最高使用電壓”，則以”最高使用電壓”當作額定電壓。
　　P：額定功率(W)　R：電阻值(Ω)　E：額定電壓(V)

　7.3 絕緣電阻
　儀器設備 : 絕緣電阻測試器
　電阻器的本體用錫箔紙緊包，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為一
　極，用 500V 的絕緣測試器試驗，絕緣電阻必須大於1000MΩ。

　7.4 耐電壓
　儀器設備 : 耐電壓試驗器
　電阻器的本體用錫箔紙緊包好，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為
　一極，施加1,000V的電壓，保持 1 分鐘，不能有弧光、燃燒及本體被擊穿的情形。

　7.5 短時間過負荷
　儀器設備 : S.O.L.試驗裝置
　在電阻器的兩端施加 2 倍的額定電壓，保持 5 秒鐘後，置於室溫 30 分鐘以上，量測電阻值與
　試前值比較，允許變化量為±(1%+0.05Ω)。

　7.6 不燃性
　儀器設備 : 交流電源供應器
　以額定電壓之 2 倍、3 倍、4 倍的電壓，對同一電阻器依序各施加1分鐘，不能有弧光、燃燒
　或任何本體熔化發生。

　 7.7 熔斷特性 (殘留阻值為公稱電阻值的100倍以上)
　 依本公司標準or客戶需求製作；

型別

熔斷倍數

熔斷秒數

繞線型- 1/2W

10s∼10,000s

3s∼60s

2s∼30s

1s∼15s

繞線型- 1W

≦60s

繞線型- 2W

≦30s

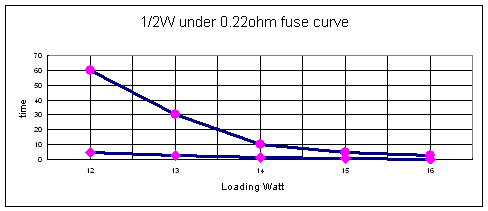

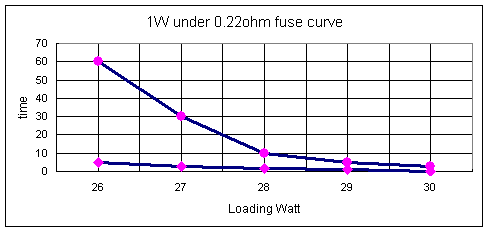

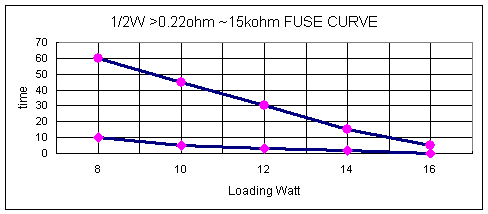

　 7.8皮膜型熔斷曲線
　
8.環境試驗 (JIS C 5201-1)
　8.1 負荷壽命
　儀器設備 : 高溫爐、直流電源供應器
　將電阻器安裝在試驗盤上，電阻體相互間的溫度不能影響，放置在70±3℃的恒溫槽中，加
　額定直流電壓90分ON，30分OFF， 小時，在250、500、750、1,000小時量測，量
　測前必須取出放置於室溫中30分鐘以上才量測，各階段的量測 值對試前值的允許變化量為
　±(5%+0.1Ω) ，外觀上不能有顯著異常且標示易於判讀。

　8.2 耐濕性
　儀器設備 : 恆溫恆濕箱
　將電阻器放置於 40±2℃、90∼95% 相對濕度的恆溫恆濕箱中 240±4 小時，取出放 置室溫中
　 1∼4 小時，量測阻值與試前值比較，允許變化量為 ±(1%+0.05Ω)，外觀上不能有顯著異常且
　標示易於判讀。

　8.3 溫度係數
　儀器設備 : 高溫爐
　在室溫中量測阻值後，置於室溫+100℃ 的恒溫槽中 30∼45 分鐘，於此溫度中測量，所得
　之值與試前值比較，依下列公式計算，允許變化量為：(皮膜型)：±350 PPM/℃。
　(繞線型) ：≦1Ω±500 PPM/℃；>1Ω±300 PPM/℃。
　
　R =試溫中的阻值 　T =試溫 　Ro =室溫中的阻值 　To =室溫

　8.4 溫度循環
　儀器設備 : 高溫爐、低溫槽
　將電阻器放置在 -25℃低溫槽中30分鐘，取出放置室溫中30分鐘再放進 +85℃高溫槽中
　30分鐘，取出放置室溫中 30 分鐘，以上步驟為一週，如此循環 5 次 ，置室溫中 90分鐘
　，量測電阻值與試前值比較，允許變化量為 ±(1%+0.05Ω)，外觀上不能有顯著異常且標
　示易於判讀。

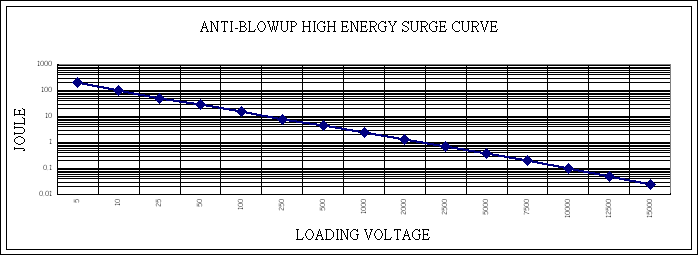

　 8.5.耐突波試驗
　 儀器設備：耐突波試驗器


9.機械性能
　9.1 焊錫耐熱
　儀器設備 : 焊錫槽
　先量電阻值，將電阻器離本體 4±0.8mm 以下的端子線浸入260℃的熔錫中10±1 秒(波焊);
　350±10℃、３.5±0.5秒(手焊)，置於室溫中至少 1 小時，量測電阻值與試前值比較，允
　許變化量為 ±(1%+0.05Ω)。

　9.2 焊錫效果
　儀器設備 : 焊錫槽
　將電阻器離本體 4±0.8mm 以下的端子線浸入助焊劑 5∼10 秒，取出再浸入 245±5 ℃的熔錫
　中 5±0.5 秒，取出用目視檢查，端子線表面焊錫覆蓋在 95% 以上，焊錫成份為：錫銅合金
　(錫 99.7%、銅0.3%)。

　9.3 端子強度　9.3.1 拉力試驗
　儀器設備 : 重量規
　把電阻器固定，於端子線引出的方向徐徐施加2.5kg(0.8φ端子線)，1.0kg(0.6φ端子線)，保持
　30 秒鐘，端子線不得斷裂或脫落，其電阻值之變化量不得超過 ±(1%+0.05Ω)。另破壞試驗
　0.6φ端子線需承受5Kg，0.8φ端子線需承受10Kg。

　9.3 端子強度　9.3.2 扭轉試驗
　儀器設備 : 扭轉機
　在離電阻體 6.4mm 處，以 (a) 圖的方法，將端子線折彎 90°角，曲率半徑在 0.75mm∼
　0.80mm 之間，端子線彎曲 1.2±0.4mm 處，用夾具固定，電阻體 由可轉動 360°角的夾具夾
　住，照 (b) 圖的方法裝置好後，電阻體轉動 360° 再逆轉 360°回到原點為一週，旋轉速度為
　360°5 秒鐘，0.8φ線旋轉3週,0.60φ線旋轉1.5週，試驗後，端子線不能脫落或扭斷，電阻值
　之允許 變化量為 ±(1%+0.05Ω)。
