| 1.適用範圍： |
| 本規範適用於：金屬膜精密電阻器(RP)。 |
| 2.使用溫度範圍： |
| -65℃ ∼ +175℃。 |
| 3.型別： |
| 本公司的金屬膜精密電阻器分為二種，一、標準品尺寸(RPU)，-
二、小型品尺寸(RPS)。 |
| ≦1/2W：用淡藍色塗料塗裝；S1/2W：用深藍色塗料塗裝； ≧1W：標準品用灰色塗料塗裝。
|
| 小型品用粉紅色塗料塗裝。 |
| 4.標示與說明： |

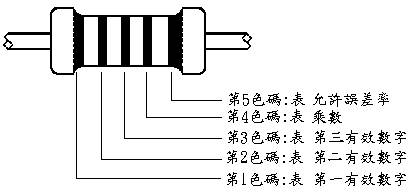

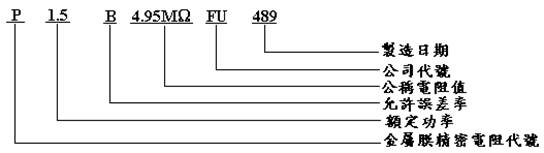

| 本公司的(氧化)金屬皮膜電阻器標示分為二種，一是耐熱墨水印刷表示，二是色碼表示 |
| ，除≧1W用耐熱墨水印刷表示以外(如圖二)，其他則以色碼表示 (如圖一) |
|
| ±1% (圖一) |
|
|
|
(圖二) |
| |
| 說明： |
|
|
第1色碼
(有效數字) |
第2色碼
(有效數字) |
第3色碼
(乘 數) |
第4色碼
(允許誤差率) |
|
|
黑 |
0 |
0 |
0 |
1 |
|
|
棕 |
1 |
1 |
1 |
10 |
±1%(F) |
|
紅 |
2 |
2 |
2 |
100 |
±2%(G) |
|
橙 |
3 |
3 |
3 |
1000 |
|
|
黃 |
4 |
4 |
4 |
10000 |
|
|
綠 |
5 |
5 |
5 |
100000 |
±0.5%(D) |
|
藍 |
6 |
6 |
6 |
1000000 |
±0.25%(C) |
|
紫 |
7 |
7 |
7 |
10000000 |
±0.1%(B) |
|
灰 |
8 |
8 |
8 |
|
±0.05%(A) |
|
白 |
9 |
9 |
9 |
|
|
|
金 |
|
|
|
0.1 |
±5%(J) |
|
銀 |
|
|
|
0.01 |
±10%(K) | |
| |
| ※允許變化量：依下表之容許差（Tolerance）為試驗依循 |
|
記號
|
Tolerance |
長期試驗后之允許變化量
|
短期試驗后之允許變化量
|
|
A |
0.05% |
±(0.05%+0.01Ω) |
±(0.01%+0.01Ω) |
|
B |
0.10% |
±(0.10%+0.01Ω) |
±(0.02%+0.01Ω) |
|
C |
0.25% |
±(0.25%+0.05Ω) |
±(0.05%+0.01Ω) |
|
D |
0.50% |
±(0.5%+0.05Ω) |
±(0.1%+0.01Ω) |
|
F |
1% |
±(1%+0.05Ω) |
±(0.25%+0.05Ω) |
|
G |
2% |
±(2%+0.1Ω) |
±(0.5%+0.05Ω) |
|
H |
3% |
±(3%+0.1Ω) |
±(0.5%+0.05Ω) |
|
J |
5% |
±(5%+0.1Ω) |
±(1%+0.05Ω) |
|
K |
10% |
±(10%+0.5Ω) |
±(2%+0.1Ω) | |
| ＊長期試驗后之允許變化量：含負荷壽命試驗＆耐濕負荷壽命試驗＆斷續過負荷試驗. |
| ＊短期試驗后之允許變化量：除上述３項之外；其他均屬短期試驗. |
| |
| 5.外型尺寸、電壓、電阻值範圍：如下列表一所示 |
|
型 別 |
額定
功率
W |
電阻值範圍
(<
±1%)
Ω
|
最高使用電壓
V |
最高過 負荷電壓 V |
 2 |
|
L |
Dψ |
ι |
dψ |
|
標準品 |
1/8W |
10∼1M |
200 |
400 |
3.5 ±0.5 |
1.7±0..3 |
27±3 |
0.45±0.05 |
|
標準品 |
1/6W |
10∼1M |
200 |
400 |
3.5 ±0.5 |
1.7±0..3 |
27±3 |
0.45±0.05 |
|
小型品 |
S1/4W |
10∼2.2M |
200 |
400 |
3.5 ±0.5 |
1.7±0..3 |
27±3 |
0.45±0.05 |
|
標準品 |
1/4W |
10∼2.2M |
250 |
500 |
6.0±0.5 |
2.3±0.3 |
27±3 |
0.52±0.05 |
|
小型品 |
S1/2W |
10∼5.1M |
250 |
500 |
6.0±0.5 |
2.3±0.3 |
27±3 |
0.52±0.05 |
|
標準品 |
1/2W |
10∼5.1M |
350 |
700 |
9.0±1.0 |
3.2±0.5 |
27±3 |
0.56±0.05 |
|
特殊品 |
1.5W |
10∼5.1M |
500 |
1000 |
|
8.5±0.5 |
38±3 |
0.8±0.05 | |
| |
| 6.塗裝 |
 |

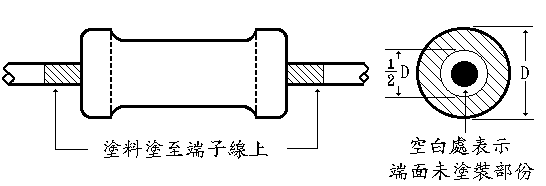

| 6.1 在電阻器的本體上塗上絕緣塗料。 |
| 6.2 塗料塗至端子線上最多0.5 mm；特殊品1.5 mm。 |
| 6.3 端面未塗裝部份，最多為端面直徑之一半，即 1/2 D。 |
| 6.4 上述 6-2 之塗裝或 6-3 之塗裝均屬合格。 |
| |
| 7.電氣性能 (JIS C 5201-1) |
| 7.1 額定功率 |

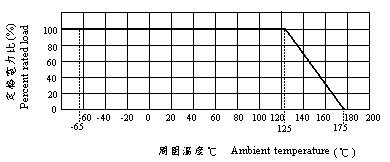

| 額定功率是週圍溫度在70℃以下所能連續使用之最大功率值，當週圍溫度超過70℃時，額定 |
| 功率由下圖的減輕曲線來決定。 |
 |
| 7.2 額定電壓 |
| 電阻器的額定直流連續工作電壓或商用頻率近似正弦波的RMS連續工作電壓可由下列公式算 |
| 得，若計算所得電壓超過表一所示”最高使用電壓”，則以”最高使用電壓”當作額定電壓。 |
 P：額定功率(W) R：電阻值(Ω) E：額定電壓(V) |
| |
| 7.3 絕緣電阻 |
| 儀器設備 : 絕緣電阻測試器 |
| 電阻器的本體用錫箔紙緊包，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為一 |
| 極，用 500V 的絕緣測試器試驗，絕緣電阻必須大於1000MΩ。 |
| |
| 7.4 耐電壓 |
| 儀器設備 : 耐電壓試驗器 |
| 電阻器的本體用錫箔紙緊包好，錫箔不可超出本體長度，本體錫箔為一極，任一端端子線為 |
| 一極，施加下表所列的電壓，保持 1 分鐘，不能有弧光、燃燒及本體被擊穿的情形。 |
|
額定功率 |
1/8W |
1/6W |
S1/4W |
1/4W |
S1/2W |
1/2W |
1.5W |
|
耐電壓 |
300V |
300V |
300V |
500V |
500V |
500V |
500V | |
| |
| 7.5 短時間過負荷 |
| 儀器設備 : S.O.L.試驗裝置 |
| 在電阻器的兩端施加 2.5 倍的額定電壓，當所加的電壓超過下表的範圍時，以下表的電壓施 |
| 加，保持 5 秒鐘，置於室溫 30 分鐘以上，量測電阻值與試前值比較，允許變化量為： |
| ±(1%+0.05Ω)。 |
|
額定功率 |
1/8W |
1/6W |
S1/4W |
1/4W |
S1/2W |
1/2W |
1.5W |
|
最高電壓 |
400V |
400V |
400V |
500V |
500V |
700V |
1000V | |
| |
| 7.6 斷續過負荷 (公稱電阻值 100Ω 以上適用) |
| 儀器設備 : 斷續過負荷試驗裝置 |
將電阻器水平安置於試驗盤上，加 Y 倍額定電壓，1 秒鐘 ON，25 秒鐘 OFF， 次後 |
| ，室溫中放置 30 分鐘以上，再量測試後值，其試後值對其試前值的允許變化量為標準品： |
| ±(1%+0.05Ω) 所加電壓最高不得超過下表所示電壓。 |
|
額定功率 |
1/8W |
1/6W |
S1/4W |
1/4W |
S1/2W |
1/2W |
1.5W |
|
最高電壓 |
400V |
400V |
400V |
500V |
500V |
700V |
1000V |
|
倍率?Y |
3 |
3 |
3 |
3 |
3 |
3 |
3 | |
| |
| 8.環境試驗 (JIS C 5201-1) |
| 8.1 負荷壽命 |
| 儀器設備 : 高溫爐、直流電源供應器 |
| 將電阻器安裝在試驗盤上，電阻體相互間的溫度不能影響，放置在70±2℃的恒溫槽中，加 |
額定直流電壓90分ON，30分OFF，
小時，在240、480、720、1,000小時量測，量 |
| 測前必須取出放置於室溫中30分鐘以上才量測，各階段的量測 值對試前值的允許變化量為 |
| ±(1%+0.05Ω) ，外觀上不能有顯著異常且標示易於判讀。 |
| |
| 8.2 耐濕性 |
| 儀器設備 : 恆溫恆濕箱 |
| 將電阻器放置於 40±2℃、90∼95% 相對濕度的恆溫恆濕箱中 240±4 小時，取出放
置室溫中 |
| 1∼4 小時，量測阻值與試前值比較，允許變化量為 ±(0.25+0.05Ω)，外觀上
不能有顯著異常 |
| 且標示易於判讀。 |
| |
| 8.3 耐濕負荷 |
| 儀器設備 : 恆溫恆濕箱、直流電源供應器 |
| 將電阻器安裝在試驗盤上，置於 40±2℃、90∼95% 相對濕度的恒溫恒濕箱中，電阻器相互 |
| 間的溫度不能影響，避免水滴直接滴在試品上，加額定直流電壓 90 分 ON，30分 OFF， |
| 小時 ，取出放置室溫中 1
小時，量測阻值與試前值比較，允許變化量為：±(1%+0.05Ω) |
| ，外觀上不能有顯著異常且標示易於判讀。 |
| |
|
8.4 耐熱性 |
| 儀器設備 : 高溫爐 |
| 將電阻器放置於200℃恒溫爐中2小時，取出放置在室溫中 1 小時後，量測阻值與試前值 |
| 允許變化量為：±(0.25%+0.05Ω)，外觀上不能有顯著異常且標示易於判讀。 |
| |
| 8.5 溫度係數 |
| 儀器設備 : 高溫爐 |
| 在室溫中量測阻值後，置於室溫+100℃ 的恒溫槽中 30∼45 分鐘，於此溫度中測量，所得 |
| 之值與試前值比較，依下列公式計算，允許變化量為：:±100PPM/℃。 |
| (1.5W：50
±50PPM/℃)。
|
 |
| R =試溫中的阻值 T =試溫 Ro =室溫中的阻值 To =室溫 |
| |
| 8.6 溫度循環 |
| 儀器設備 : 高溫爐、低溫槽 |
| 將電阻器放置在
-25℃低溫槽中30分鐘，取出放置室溫中30分鐘再放進 +85℃高溫槽中 |
| 30分鐘，取出放置室溫中 30
分鐘，以上步驟為一週，如此循環 5 次 ，置室溫中 90分鐘 |
| ，量測電阻值與試前值比較，允許變化量為
±(0.25%+0.05Ω)，外觀上不能有顯著異常且 |
| 標示易於判讀。 |
| |
| 8.7 低溫貯存 |
| 儀器設備 : 低溫槽 |
| 將電阻器放置室溫中 30 分鐘以上，然後量測其試前值，再將試品放入試驗槽中徐徐降溫至 |
-25±3℃ 維持
小時。然後將槽中溫度徐徐上升至室溫，取出電阻器，放置室溫中 |
| 1∼2
小時，量測其試後值，其試後值比較試前值之允許變化量為：±(0.25%+0.05Ω)，外觀 |
| 上不能有顯著異常且標示易於判讀。 |
| (試驗中若有水滴滴在電阻器表面，必須將其完全除去)。 |
| |
| 9.機械性能 |
| 9.1 焊錫耐熱 |
| 儀器設備 : 焊錫槽 |
| 先量電阻值，將電阻器離本體 4±0.8mm 以下的端子線浸入260℃的熔錫中10±1
秒(波焊); |
| 350±10℃、３.5±0.5秒(手焊)，置於室溫中至少 1
小時，量測電阻值與試前值比較，允 |
| 許變化量為 ±(0.25%+0.05Ω)。 |
| |
| 9.2 焊錫效果 |
| 儀器設備 : 焊錫槽 |
| 將電阻器離本體 4±0.8mm 以下的端子線浸入助焊劑 5∼10 秒，取出再浸入 245±5
℃的熔錫 |
| 中 5±0.5 秒，取出用目視檢查，端子線表面焊錫覆蓋在 95%
以上，焊錫成份為：錫銅合金 |
| (錫 99.7%、銅0.3%)。 |
| |
| 9.3 端子強度 9.3.1 拉力試驗 |
| 儀器設備 : 重量規 |
| 把電阻器固定，於端子線引出的方向徐徐施加0.5kg(0.45φ端子線)，1.0kg(0.55、0.6φ端子線 |
| )，保持30
秒鐘，端子線不得斷裂或脫落，其電阻值允許變化量為：±(0.25%+0.05Ω)。 |
| |
| 9.3 端子強度 9.3.2 扭轉試驗 |
| 儀器設備 : 扭轉機 |
| 在離電阻體 6.4mm 處，以 (a) 圖的方法，將端子線折彎 90°角，曲率半徑在
0.75mm∼ |
| 0.80mm 之間，端子線彎曲 1.2±0.4mm 處，用夾具固定，電阻體 由可轉動
360°角的夾具夾 |
| 住，照 (b) 圖的方法裝置好後，電阻體轉動 360° 再逆轉 360°回到原點為一週，旋轉速度為
|
| 360°5 秒鐘，0.45φ,
0.55φ線旋轉1週,0.60φ線旋轉1.5週，試驗後，端子線不能脫落或扭斷 |
| ，電阻值之允許 變化量為 ±(0.25%+0.05Ω)。 |
  |
