| 1. 適用範圍： |
| 本規範適用於：金屬板電阻器 (MPC)。 |
| 2 .使用溫度範圍： |
| -55℃ ∼ +155℃。 |
| 3. 型別： |
| 本公司的金屬板電阻器為：標準品 (參考表一所示) |
| |
| 4.標示與說明： |

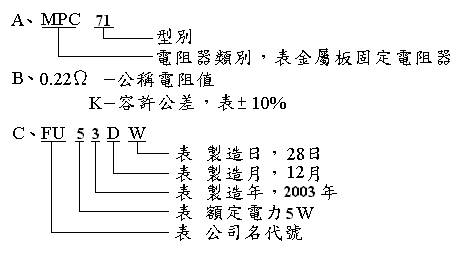

| 本公司的金屬板電阻器標示為：耐熱墨水印刷表示。(如圖一) |
| |
| 範例： |
| 1. |
(圖一) |
|
| 2. |
| MPC 725 |
| 0.22ΩG
×2 捺印表示(三隻腳
5+5W ) |
| FU1088Z |
| |

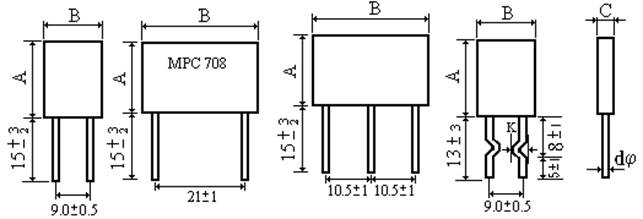

| 5.外型尺寸、電流、電阻值範圍：如下表所示 |
| 單位：mm |
| （直線型） （造型F09型） |
|
|
|
◎腳距P：依各客戶之承認書尺寸製作
|
|
◎1W
腳距
P：5
±0.5mm |
| |
|
型
別 |
額定功率 (W) |
電阻值
範圍
(Ω) |
最高使用
電壓
(V) |
外 型 尺 寸 |
|
A |
B |
C |
dφ |
K |
|
MPC 01 |
1 |
0.01∼0.5 |
|
10 ±1.0 |
10 ±1.0 |
5 ±0.5 |
0.8 ±0.05 |
2 ±0.5 |
|
MPC 70 |
2 |
0.1∼1.0 |
|
8 ±1.0 |
13 ±1.0 |
4 ±0.5 |
0.6 ±0.05 |
2 ±0.5 |
|
MPC 76 |
0.01∼0.05 |
|
8 ±1.0 |
13 ±1.0 |
4 ±0.5 |
0.6 ±0.05 |
2 ±0.5 |
|
MPC 78 |
0.1∼1.0 |
|
8 ±1.0 |
13 ±1.0 |
4 ±0.5 |
0.6 ±0.05 |
2 ±0.5 |
|
MPC 72 |
3 |
0.1∼1.0 |
|
13 ±1.0 |
13 ±1.0 |
5 ±0.5 |
0.6 ±0.05 |
2 ±0.5 |
|
MPC 73 |
0.01∼0.08 |
|
13 ±1.0 |
13 ±1.0 |
5 ±0.5 |
0.6 ±0.05 |
2 ±0.5 |
|
MPC 71 |
5 |
0.1∼1.0 |
|
18 ±1.0 |
14 ±1.0 |
5 ±0.5 |
0.6 ±0.05 |
2 ±0.5 |
|
MPC 74 |
0.01∼1.0 |
|
18 ±1.0 |
14 ±1.0 |
5 ±0.5 |
0.8 ±0.05 |
2 ±0.5 |
|
MPC 75 |
0.01∼0.08 |
|
18 ±1.0 |
14 ±1.0 |
5 ±0.5 |
0.8 ±0.05 |
2 ±0.5 |
|
MPC 75 |
1.5∼2.2 |
|
18 ±1.0 |
14 ±1.0 |
5 ±0.5 |
0.6 ±0.05 |
2 ±0.5 |
|
MPC 722 |
10 |
0.22∼3.3 |
|
18 ±1.0 |
26 ±1.0 |
5 ±0.5 |
0.8 ±0.05 |
2 ±0.5 |
|
MPC 708 |
2+2 |
0.1∼1.0 |
|
9.0±1.0 |
26 ±1.0 |
5 ±0.5 |
0.6 ±0.05 |
2 ±0.5 |
|
MPC 733 |
3+3 |
0.1∼1.0 |
|
13±1.0 |
26±1.0 |
5 ±0.5 |
0.6 ±0.05 |
2 ±0.5 |
|
MPC 735 |
0.01∼0.08 |
|
13 ±1.0 |
26 ±1.0 |
5 ±0.5 |
0.6 ±0.05 |
2 ±0.5 |
|
MPC 725 |
5+5 |
0.1∼1.0 |
|
18 ±1.0 |
26 ±1.0 |
5 ±0.5 |
0.8 ±0.05 |
2
±0.5 | |
| |
|
5.1.阻值量測點說明：
|
|
5.1.1直線型阻值量測點靠近封口處端線頂端
|
| 5.1.2 造型例 F09型阻值量測點為Kink位置 |
| |
| ６.電氣性能 |
| 6.1 額定功率 |

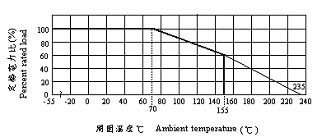

| 額定功率是週圍溫度在70℃以下所能連續使用之最大功率值，當週圍溫度超過70℃時 |
| ，額定功率由下圖的減輕曲線來決定。 |
 |
| |
| 6.2 額定電壓 |
| 電阻器的額定直流連續工作電壓或商用頻率近似正弦波的 RMS 連續工作電壓可由下列 |
| 公式算得。 |
| E= P：額定功率(W) R：電阻值(Ω) E：額定電壓(V) |
| |
| 6.3 絕緣電阻 |
| 儀器設備 : 絕緣電阻測試器 |
| 電阻器的本體用錫箔紙緊包，錫箔不可超出本體長度，本體錫箔為一極，任一端端子 |
| 線為一極，用500V 的絕緣測試器試驗，絕緣電阻必須大於 10MΩ。 |
| |
| 6.4 耐電壓 |
| 儀器設備 : 耐電壓試驗器 |
| 電阻器的本體用錫箔紙緊包好，錫箔不可超出本體長度，本體錫箔為一極，任一端之端 |
| 子線為一極，施加500V的電壓，保持 1 分鐘，不能有弧光、燃燒及本體被擊穿的情形。 |
| |
| 6.5 短時間過負荷 |
| 儀器設備 : S.O.L.試驗裝置 |
| 在電阻器的兩端施加 2.5 倍的額定電壓， 保持 5 秒鐘，置於室溫 30
分鐘以上，量測電 |
| 阻值與試前值比較，允許變化量為：±(2%+0.1Ω)。 |
| |
| 6.6無感測試 |
| 儀器設備:LCR-meter |
| 在電阻兩端施加1HZ的頻率維持10秒,量測電阻上的電感值, 允許變化量為:≦0.1μH。 |
| |
| 7.環境試驗 |
| 7.1 負荷壽命 |
| 儀器設備 : 高溫爐、直流電源供應器 |
| 將電阻器安裝在試驗盤上，電阻體相互間的溫度不能影響，放置在 70±3℃ 的恒溫槽中，加 |
額定直流電壓 90 分ON，30 分OFF，
小時，在240、480、720、1,000小時量測， |
| 量測前必須取出放置於室溫中 30 分鐘以上才量測，各階段的量測值對試前值的允許變化量 |
| 為：±(5%+0.1Ω)，外觀上不能有顯著異常且標示易於判讀。 |
| |
| 7.2 耐濕性 |
| 儀器設備 : 恆溫恆濕箱 |
| 將電阻器放置於 40±2℃、90∼95% 相對濕度的恆溫恆濕箱中 240±4
小時，取出放置室溫 |
| 中 1∼4 小時，量測阻值與試前值比較，允許變化量為：
±(2%+0.1Ω)，外觀上不能有顯 |
| 著異常且標示易於判讀。 |
| |
| 7.3 耐濕負荷 |
| 儀器設備 : 恆溫恆濕箱、直流電源供應器 |
| 將電阻器安裝在試驗盤上，置於 40±2℃、90∼95% 相對濕度的恒溫恒濕箱中，電阻器相 |
| 互間的溫度不能影響，避免水滴直接滴在試品上，加額定直流電壓×1/10W 90 分ON， |
| 30 分 OFF，1,000 小時，在 240、
小時量測，取出放置室溫中 1 小時，量測阻值 |
| 與試前值比較，允許變化量為： ±(5%+0.1Ω)，外觀上不能有顯著異常且標示易於判讀。 |
| |
| 7.4 溫度係數 |
| 儀器設備 : 高溫爐 |
| 在室溫中量測阻值後，置於室溫+ 100℃ 的恒溫槽中 30∼45
分鐘，於試溫中測量，所得之 |
| 值與試前值比較，依下列公式計算，允許變化量為：≦±350 PPM/℃。 |
溫度係數 (PPM/℃)=  |
| R =試溫中的阻值 T =試溫 |
| Ro =室溫中的阻值 To =室溫 |
| |
| 7.5 溫度循環 |
| 儀器設備 : 高溫爐、低溫槽 |
| 將電阻器放置在 -55℃ 低溫槽中 30 分鐘，取出放置室溫中 2∼3 分鐘再放進 +155
℃高溫槽 |
| 中 30 分鐘，取出放置室溫中 2~3 分鐘，以上步驟為一週，如此循環 5 次，置室溫中 90
分 |
| 鐘，量測電阻值與試前值比試，允許變化量為：±(1%+0.05Ω)，外觀上不能有顯著異常且 |
| 標示易於判讀。 |
| |
| 8.機械性能 |
| 8.1 焊錫耐熱 |
| 儀器設備 : 焊錫槽 |
| 先量電阻值，將電阻器離本體 4±0.8mm 以下的端子線浸入助焊劑 5∼10 秒，取出 |
| 再浸入 350±10℃ 的熔錫中 3.5±0.5 秒，放置於室溫中至少 1
小時，量測電阻值與 |
| 試前值比較，允許變化量為： ±(1%+0.05Ω)。 |
| |
| 8.2 焊錫效果 |
| 儀器設備 : 焊錫槽 |
| 將電阻器離本體 4±0.8mm 以下的端子線浸入助焊劑 5∼10 秒，取出再浸入245±5
℃的熔錫 |
| 中 3±0.5 秒，取出用目視檢查，端子線表面焊錫覆蓋在 95%
以上，焊錫成份，錫銅合金 |
| (錫99.7%、銅0.3%)。 |
| |
| 8.3 端子強度 |
| 拉力試驗 |
| 儀器設備 : 重量規 |
| 把電阻器固定，於端子線引出的方向徐徐施加 2.5kg
(0.8φ端子線)、1.0kg (0.6φ端子線) |
保持 30
秒鐘，端子線不得斷裂或脫落，其電阻值之變化量不得超過：±(0.5%+0.05Ω)。
|
